สรุปสเปค AMT070W124-L800X480R-1EEC Kinseal จอ 7 นิ้ว RS232 คู่ ทน EFT ±4KV
สรุปย่อ: AMT070W124-L800X480R-1EEC คือจอสัมผัส HMI 7 นิ้ว ความละเอียด 800×480 พิกเซล 65,536 สี ที่ให้พอร์ต RS232 มาสองช่อง จุดเด่นสำคัญคือระดับการป้องกันทางไฟฟ้าที่สูงกว่ารุ่นพี่น้อง คือ surge ±1KV, EFT ±4KV และ ESD ±8KV ทั้ง contact และ air ใช้ไฟ DC 9–30V กำลังสูงสุด 3.5W
เมื่อพูดถึงการเลือกจอ HMI วิศวกรส่วนใหญ่ให้ความสำคัญกับขนาดจอ ความละเอียด และจำนวนพอร์ต แต่ปัจจัยที่มักชี้ขาดว่าระบบจะเสถียรหรือไม่ในระยะยาว กลับเป็นระดับภูมิคุ้มกันทางไฟฟ้า (EMC immunity) ซึ่งเป็นตัวเลขที่มักถูกอ่านผ่าน ๆ
AMT070W124-L800X480R-1EEC เป็นตัวอย่างที่ชัดเจน สเปคด้านการแสดงผลและการประมวลผลใกล้เคียงรุ่น 7 นิ้วอื่นในตระกูล แต่ระดับการป้องกันสูงกว่าอย่างเห็นได้ชัด โดย surge อยู่ที่ ±1KV เทียบกับ ±250V ของรุ่นข้างเคียง และ EFT อยู่ที่ ±4KV เทียบกับ ±2KV
บทความนี้สรุปสเปคทุกบรรทัดจากคู่มือเลือกรุ่นของผู้ผลิต และอธิบายว่าตัวเลขด้านภูมิคุ้มกันเหล่านี้หมายถึงอะไรในทางปฏิบัติ

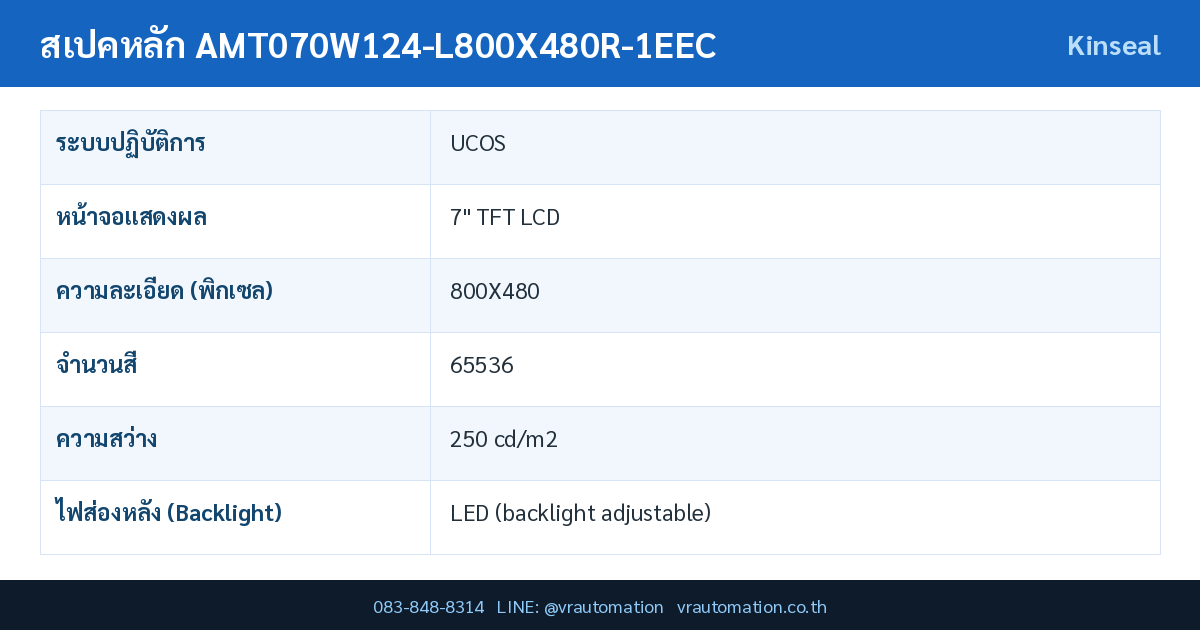

สเปคเทคนิคเต็มของ AMT070W124-L800X480R-1EEC
| สเปคเทคนิค AMT070W124-L800X480R-1EEC (Kinseal) | |
|---|---|
| รุ่น | AMT070W124-L800X480R-1EEC |
| ระบบปฏิบัติการ | UCOS |
| หน้าจอแสดงผล | 7″ TFT LCD |
| ความละเอียด (พิกเซล) | 800X480 |
| จำนวนสี | 65536 |
| ความสว่าง | 250 cd/m2 |
| ไฟส่องหลัง (Backlight) | LED (backlight adjustable) |
| อายุการใช้งาน LED | 20,000 Hours |
| ระบบสัมผัส | 4-wire industrial resistive touch screen (surface hardness 4H) |
| หน่วยประมวลผล (CPU) | 600MHz ARM9 with built-in 8MB DDR2 memory |
| หน่วยความจำ | 16Mbyte SPI NOR Flash |
| นาฬิกาเรียลไทม์ (RTC) | Supported |
| บัซเซอร์แจ้งเตือน | Supported |
| เก็บข้อมูลเมื่อไฟดับ | Supported |
| พอร์ต USB | None |
| วิธีดาวน์โหลดโปรแกรม | SD card |
| พอร์ตสื่อสาร | Serial port 1: RS232 / Serial port 2: RS232 |
| กำลังไฟพิกัด | Max 3.5W |
| แรงดันไฟพิกัด | DC9-30V |
| การป้องกันไฟกระชาก | With ±1KV surge protection |
| ทนไฟดับชั่วขณะ | <5ms |
| มาตรฐาน CE & RoHS | Compliant with EN61000-6-2:2005, EN61000-6-4:2007 standards; Surge ±1KV, EFT ±4KV; ESD contact discharge ±8KV; ESD air discharge ±8KV. |
| อุณหภูมิใช้งาน | -10°C~50°C |
| อุณหภูมิจัดเก็บ | -30°C~70°C |
| ความชื้นสัมพัทธ์ | 10~90%RH (non-condensing) |
| ทนแรงสั่นสะเทือน | 10-25Hz (X, Y, Z axis, 2g/30 minutes) |
| วิธีระบายความร้อน | Natural Air Cooling |
| ระดับการป้องกัน (IP) | Front panel meets IP65 (installed with flat cabinet), rear housing meets IP20 |
| ขนาดภายนอก | 190.5*105.4*17.3mm |
| ขนาดโมดูลจอ LCD | 166.2*102*8.8mm |
| พื้นที่แสดงผลจริง | 154*86mm |
| ระยะรูสกรู | 180.3*80mm |
| ขนาดรูสกรู | 3.2mm (recommended M3 screws) |
| น้ำหนักสุทธิ | 300g |
| ซอฟต์แวร์ที่ใช้ | Host: HMIStudio |
จุดเด่นทางวิศวกรรมของ AMT070W124-L800X480R-1EEC
- EFT ±4KV เทียบเท่าระดับ 4 ตามการจัดระดับใน IEC 61000-4-4 — มาตรฐานกำหนดระดับทดสอบสำหรับสายไฟไว้ที่ 0.5, 1, 2 และ 4 kV ดังนั้น ±4KV คือระดับสูงสุดของช่วงมาตรฐาน เหมาะกับตู้ที่อยู่ใกล้อุปกรณ์สวิตชิ่งกำลังสูง
- ป้องกันไฟกระชาก ±1KV — สูงกว่ารุ่นข้างเคียงในตระกูลเดียวกันที่อยู่ที่ ±250V ถึงสี่เท่า ช่วยลดความเสี่ยงจากทรานเซียนต์ที่เกิดจากการตัดต่อโหลดเหนี่ยวนำ เช่น คอนแทกเตอร์และโซลินอยด์
- ESD ±8KV ทั้ง contact และ air — เป็นระดับสูงสำหรับจอในกลุ่มนี้ ลดโอกาสที่การสัมผัสจอโดยผู้ปฏิบัติงานที่มีประจุสะสมจะทำให้จอค้างหรือรีเซ็ต โดยเฉพาะในโรงงานที่มีวัสดุพลาสติกหรือสิ่งทอ
- พอร์ต RS232 สองช่อง — เหมาะกับงานที่ต้องต่ออุปกรณ์แบบจุดต่อจุดสองตัว เช่น เครื่องพิมพ์กับเครื่องอ่านบาร์โค้ด หรือคอนโทรลเลอร์ที่มีเฉพาะพอร์ต RS232
- รองรับเก็บข้อมูลเมื่อไฟดับ พร้อม RTC และบัซเซอร์ — ครบสำหรับงานที่ต้องบันทึกเวลาเหตุการณ์และแจ้งเตือนหน้างาน
ทำความเข้าใจตัวเลขภูมิคุ้มกันทางไฟฟ้า
EFT/Burst คืออะไร — Electrical Fast Transient คือชุดพัลส์แรงดันสูงความถี่สูงที่เกิดจากการตัดต่อวงจรที่มีโหลดเหนี่ยวนำ เช่น รีเลย์ คอนแทกเตอร์ และมอเตอร์ มาตรฐาน IEC 61000-4-4 กำหนดวิธีทดสอบด้วยพัลส์ความถี่ 5 kHz เป็นชุด ๆ ซ้ำสามชุดต่อวินาที ต่อเนื่องประมาณหนึ่งนาที เพื่อจำลองสภาพจริงในโรงงาน
ทำไม ±4KV จึงสำคัญ — ในตู้ควบคุมที่มีคอนแทกเตอร์หรืออินเวอร์เตอร์ทำงานถี่ พัลส์ EFT จะเหนี่ยวนำเข้าสู่สายไฟและสายสัญญาณที่เดินขนานกัน อุปกรณ์ที่ผ่านทดสอบเพียงระดับต่ำอาจทำงานได้ตอนติดตั้งใหม่ แต่เมื่อใช้งานจริงจะพบอาการจอค้าง รีบูตเอง หรือค่าที่อ่านมาผิดพลาดเป็นครั้งคราว ซึ่งเป็นอาการที่วินิจฉัยยากที่สุดในงานภาคสนาม
บริบทของ EN 61000-6-2 — มาตรฐานทั่วไปด้านภูมิคุ้มกันสำหรับสภาพแวดล้อมอุตสาหกรรมนี้ครอบคลุมการทดสอบหลายด้านพร้อมกัน ทั้ง ESD, สนามคลื่นวิทยุ, EFT, surge, สัญญาณรบกวนแบบนำ, สนามแม่เหล็กความถี่กำลัง และแรงดันตก/ขาดหาย โดยอุปกรณ์ต้องทำงานได้ตามที่ออกแบบทั้งระหว่างและหลังการทดสอบ การที่ผู้ผลิตระบุว่าสอดคล้องกับมาตรฐานนี้จึงครอบคลุมมากกว่าแค่ตัวเลขเดียว
สิ่งที่การป้องกันในตัวจอทำแทนคุณไม่ได้ — แม้จอจะทนได้ดี แต่แนวปฏิบัติพื้นฐานยังจำเป็น ได้แก่ แยกสายสัญญาณออกจากสายกำลัง ใช้สายมีชีลด์และต่อลงกราวด์เพียงจุดเดียว ติดตั้งอุปกรณ์ดับอาร์ก (snubber หรือ flyback diode) ที่คอยล์ของรีเลย์และคอนแทกเตอร์ และแยกวงจรจ่ายไฟของอุปกรณ์ควบคุมออกจากวงจรกำลัง
สเปคด้านอื่นที่ควรทราบ — รุ่นนี้ใช้ CPU ARM9 600MHz พร้อม DDR2 8MB และ SPI NOR Flash 16MB ซึ่งน้อยกว่ารุ่น W016 ที่ให้ DDR2 32MB และ NAND 64MB ดังนั้นหากโปรเจกต์หน้าจอมีรูปภาพจำนวนมากหรือหลายสิบหน้า ควรตรวจสอบขนาดโปรเจกต์ให้พอดีกับหน่วยความจำก่อนสั่งซื้อ
เปรียบเทียบกับรุ่นข้างเคียงในซีรีส์
ตระกูล AMT070W124 มีสามเวอร์ชันหลักที่ต่างกันที่ระดับสัญญาณของพอร์ตสื่อสารและระดับการป้องกันทางไฟฟ้า ตารางนี้เทียบค่าจริงจากคู่มือ
ตารางเปรียบเทียบรุ่นในตระกูลเดียวกัน
| รายการ | AMT070W124-L800X480R-1EEC | AMT070W124-L800X480R-1DDC | AMT070W124-L800X480R-0TT |
|---|---|---|---|
| ขนาดจอ | 7″ TFT LCD | 7″ TFT LCD | 7″ TFT LCD |
| ความละเอียด | 800X480 | 800X480 | 800X480 |
| ความสว่าง | 250 cd/m2 | 250 cd/m2 | 250 cd/m2 |
| ระบบสัมผัส | 4-wire industrial resistive touch screen (surface hardness 4H) | 4-wire industrial resistive touch screen (surface hardness 4H) | 4-wire industrial resistive touch screen (surface hardness 4H) |
| พอร์ตสื่อสาร | Serial port 1: RS232 / Serial port 2: RS232 | Serial port 1: RS485 / Serial port 2: RS485 | Serial port 1: TTL / Serial port 2: TTL |
| หน่วยความจำ | 16Mbyte SPI NOR Flash | 16Mbyte SPI NOR Flash | 16Mbyte SPI NOR Flash |
| กำลังไฟ | Max 3.5W | Max 3.5W | Max 3.5W |
| ขนาดภายนอก | 190.5*105.4*17.3mm | 190.5*105.4*17.3mm | 190.5*105.4*17.3mm |
การใช้งานในงานอุตสาหกรรม
ระดับภูมิคุ้มกันที่สูงและพอร์ต RS232 คู่ ทำให้รุ่นนี้เหมาะกับงานที่สภาพแวดล้อมทางไฟฟ้าไม่เอื้ออำนวย และอุปกรณ์ปลายทางใช้ RS232
ตารางกลุ่มงานที่เหมาะสม
| กลุ่มงาน | เหตุผลเชิงเทคนิค | สิ่งที่ต้องเตรียม |
|---|---|---|
| ตู้ควบคุมใกล้อินเวอร์เตอร์กำลังสูง | EFT ±4KV และ surge ±1KV รองรับสภาพแวดล้อมที่มีทรานเซียนต์จากการสวิตชิ่งบ่อย | สาย snubber ที่คอยล์คอนแทกเตอร์, แยกรางสายควบคุมกับสายกำลัง |
| งานพลาสติก สิ่งทอ และบรรจุภัณฑ์ | ESD ±8KV ลดความเสี่ยงจอค้างจากไฟฟ้าสถิตที่สะสมบนวัสดุและตัวผู้ปฏิบัติงาน | จุดต่อกราวด์หน้าตู้, พื้นและอุปกรณ์ป้องกันไฟฟ้าสถิตตามความเหมาะสม |
| ระบบที่ใช้อุปกรณ์ RS232 เดิม | พอร์ต RS232 สองช่องเชื่อมอุปกรณ์เก่าได้โดยไม่ต้องเปลี่ยนทั้งระบบ | สาย RS232 มีชีลด์ ระยะสั้น, ตรวจ pinout และ handshake ของอุปกรณ์แต่ละตัว |
คำถามที่พบบ่อย (FAQ)
AMT070W124-L800X480R-1EEC ต่างจากรุ่น 1DDC อย่างไร?
ต่างกันที่ระดับสัญญาณของพอร์ตอนุกรม รุ่น 1EEC ให้ RS232 สองช่อง ส่วน 1DDC ให้ RS485 สองช่อง นอกจากนี้รุ่น 1EEC ยังระบุระดับการป้องกันที่สูงกว่า คือ surge ±1KV และ EFT ±4KV เทียบกับ ±250V และ ±2KV
EFT ±4KV หมายถึงอะไร?
หมายถึงอุปกรณ์ผ่านการทดสอบภูมิคุ้มกันต่อพัลส์ทรานเซียนต์เร็วที่ระดับ 4 กิโลโวลต์ ซึ่งเป็นระดับสูงสุดในช่วงมาตรฐานที่ IEC 61000-4-4 กำหนดสำหรับสายไฟ (0.5/1/2/4 kV) ยิ่งระดับสูง ยิ่งทนสภาพแวดล้อมที่มีการสวิตชิ่งไฟฟ้าถี่ได้ดี
หน่วยความจำเพียงพอสำหรับโปรเจกต์ขนาดใหญ่หรือไม่?
รุ่นนี้ใช้ SPI NOR Flash 16MB และ DDR2 8MB ซึ่งเหมาะกับโปรเจกต์ขนาดกลาง หากโปรเจกต์มีรูปภาพความละเอียดสูงจำนวนมากหรือหน้าจอหลายสิบหน้า แนะนำให้พิจารณารุ่น W016 ที่ให้ NAND Flash 64MB และ DDR2 32MB แทน
ดูสินค้ากลุ่มจอ HMI ทั้งหมดของเราได้ที่ หมวดหมู่ HMI — VR Automation หรือเลือกชมสินค้าออโตเมชันทั้งร้านที่ หน้าร้านค้า
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: Product Selection Guide 2026 (English) — Shenzhen Kinseal Intelligent Control Technology / VR Automation (เอกสารเทคนิคจากผู้ผลิต)
- KINSEAL — Shenzhen Kinseal Intelligent Control Technology — ข้อมูลผู้ผลิต กลุ่มผลิตภัณฑ์จอสัมผัสอุตสาหกรรม 2.4–10.1 นิ้ว
- IEC 61000-4-4 — Overview — ระดับทดสอบ 0.5/1/2/4 kV และลักษณะพัลส์ 5 kHz
- IEC 61000-4-4:2012 — Electrical fast transient/burst immunity test — นิยามระดับทดสอบ EFT/Burst ที่ผู้ผลิตอ้างอิง
- IEC 61000-6-2:2016 — Immunity for industrial environments — มาตรฐานภูมิคุ้มกัน EMC สำหรับสภาพแวดล้อมอุตสาหกรรม
- CircuitDigest — Key Differences between RS-485 and RS-232 — ระยะทาง จำนวนโหนด และภูมิคุ้มกันสัญญาณรบกวน
