สรุปสเปค AMT043W024-L480X272R-1DEC Kinseal จอสัมผัส 4.3 นิ้ว RS485 + RS232 ครบจบฉบับวิศวกร

วันที่ 13 สิงหาคม 2569 | สรุปสเปค | VR Automation

งานควบคุมจำนวนไม่น้อยต้องคุยกับอุปกรณ์สองชนิดพร้อมกัน เช่น ต่อ RS485 เข้าบัส Modbus RTU ของ PLC และอินเวอร์เตอร์ ขณะเดียวกันก็ต้องต่อ RS232 เข้าเครื่องชั่ง เครื่องพิมพ์สลิป หรือเครื่องอ่านบาร์โค้ด หากจอมีพอร์ตเดียวก็ต้องเพิ่มตัวแปลงหรือ gateway ซึ่งเพิ่มทั้งต้นทุนและจุดที่อาจเสียหาย

AMT043W024-L480X272R-1DEC แก้โจทย์นี้ด้วยการให้พอร์ตอนุกรมมาสองช่องคนละระดับสัญญาณตั้งแต่ต้น คือ Serial port 1 เป็น RS485 และ Serial port 2 เป็น RS232 ทำให้เชื่อมต่ออุปกรณ์สองกลุ่มได้พร้อมกันโดยไม่ต้องพึ่งฮาร์ดแวร์เสริม

บทความนี้รวบรวมสเปคทั้งหมดของรุ่นนี้จากคู่มือเลือกรุ่นของผู้ผลิต พร้อมอธิบายว่าค่าแต่ละบรรทัดส่งผลอย่างไรต่อการออกแบบระบบจริง

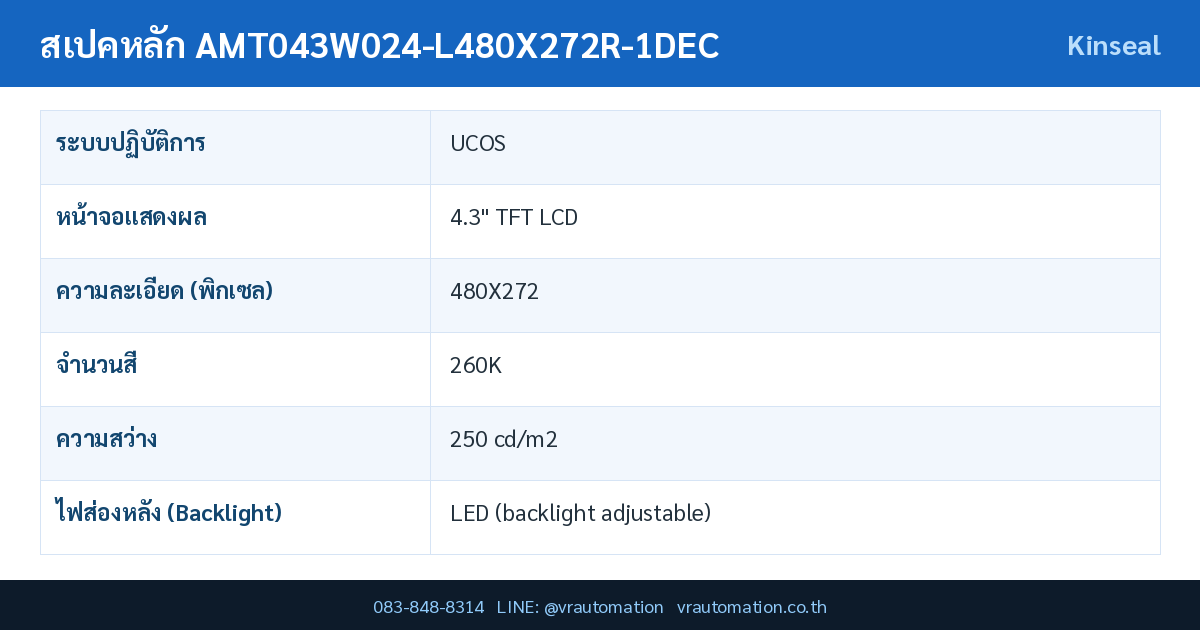

สเปคเทคนิคเต็มของ AMT043W024-L480X272R-1DEC

จุดเด่นทางวิศวกรรมของ AMT043W024-L480X272R-1DEC

• พอร์ตอนุกรมสองช่อง คนละมาตรฐาน — RS485 สำหรับบัสระยะไกลหลายโหนด และ RS232 สำหรับอุปกรณ์แบบจุดต่อจุด ครอบคลุมการใช้งานส่วนใหญ่ในตู้ควบคุมโดยไม่ต้องเพิ่มคอนเวอร์เตอร์
• หน่วยความจำ DDR2 32MB — มากกว่ารุ่นเล็กในตระกูลเดียวกันที่ให้ DDR 8MB ถึงสี่เท่า ช่วยให้รองรับหน้าจอที่มีองค์ประกอบกราฟิกมากขึ้น รูปภาพและกราฟหลายชั้นได้ราบรื่นกว่า
• รองรับการเก็บข้อมูลเมื่อไฟดับ — ต่างจากรุ่น 2.8 และ 4 นิ้วที่ไม่รองรับ ค่าที่ผู้ใช้ตั้งไว้หรือค่าตัวนับจะไม่หายเมื่อปิดเครื่อง ลดความยุ่งยากในการตั้งค่าใหม่ทุกครั้งที่เปิดเครื่อง
• ป้องกัน ESD ระดับสูงกว่ารุ่นเล็ก — ESD contact discharge ±4KV และ air discharge ±8KV ซึ่งสูงกว่ารุ่น 2.8 นิ้วที่อยู่ที่ ±2KV ทั้งสองแบบ เหมาะกับสภาพแวดล้อมที่มีการสะสมไฟฟ้าสถิตสูง เช่น งานพลาสติกหรือสิ่งทอ
• ตัวเรือนบางเพียง 15.43 มม. — ความหนารวมเพียง 15.43 มม. และน้ำหนัก 200 กรัม ทำให้ติดตั้งในตู้ที่มีพื้นที่ด้านหลังจำกัดได้สะดวก โดยยึดด้วยสกรู M3 ตามระยะรูสกรู 114.8×66 มม.

เจาะลึกสเปค: อ่านค่าอย่างวิศวกร

UCOS เป็นระบบปฏิบัติการเบื้องหลัง — จอตระกูลนี้ทำงานบน RTOS ตระกูล UCOS ซึ่งเป็นระบบปฏิบัติการเรียลไทม์ที่ออกแบบมาสำหรับระบบฝังตัวโดยเฉพาะ ข้อดีคือเวลาตอบสนองคาดเดาได้ บูตเร็ว และใช้ทรัพยากรน้อย เหมาะกับงานควบคุมที่ต้องการความแน่นอนมากกว่าความสามารถแบบระบบปฏิบัติการทั่วไป
SPI NOR Flash 16MB สำหรับเก็บโปรเจกต์ — การเลือกใช้ NOR แทน NAND ในระดับความจุนี้เป็นการแลกความจุกับความน่าเชื่อถือ เอกสารทางเทคนิคด้านหน่วยความจำแฟลชระบุว่า NOR flash มีอัตรา bit error ต่ำกว่าและเหมาะกับการเก็บโค้ดที่ต้องอ่านแบบสุ่มบ่อย ๆ ในขณะที่ NAND เหมาะกับงานเก็บข้อมูลปริมาณมาก
การป้องกันทางไฟฟ้า — ผ่าน EN61000-6-2:2005 และ EN61000-6-4:2007 พร้อม surge ±250V และ EFT ±2KV ค่า EFT ±2KV เทียบเท่าระดับ 3 ตามการจัดระดับใน IEC 61000-4-4 ซึ่งกำหนดระดับทดสอบไว้ที่ 0.5, 1, 2 และ 4 kV สำหรับสายไฟ นับว่าเพียงพอสำหรับตู้ควบคุมทั่วไปในโรงงาน
อุณหภูมิใช้งาน -10 ถึง 50°C — เป็นช่วงมาตรฐานของจอ HMI อุตสาหกรรม ในทางปฏิบัติสิ่งที่ต้องระวังไม่ใช่อุณหภูมิห้อง แต่คืออุณหภูมิภายในตู้ปิดที่มักสูงกว่าภายนอก 10–15°C หากไม่มีการระบายอากาศ ควรวัดอุณหภูมิจริงในตู้ช่วงเดินเครื่องเต็มกำลังก่อนสรุปว่าอยู่ในช่วงที่ปลอดภัย
ดาวน์โหลดโปรแกรมผ่าน SD card — รุ่นนี้ไม่มีพอร์ต USB จึงอัปเดตหน้าจอผ่าน SD card เท่านั้น สำหรับงานที่ต้องอัปเดตหน้าจอบ่อย ควรวางแผนให้เข้าถึงช่องเสียบการ์ดได้โดยไม่ต้องถอดจอออกจากตู้ ใช้ซอฟต์แวร์ HMIStudio5.1 ในการออกแบบ

เปรียบเทียบกับรุ่นข้างเคียงในซีรีส์

ตระกูล AMT043W024 มีหลายเวอร์ชันที่ต่างกันที่ระบบสัมผัส (R = resistive, C = capacitive) และระดับสัญญาณของพอร์ตสื่อสาร ตารางด้านล่างเทียบให้เห็นความต่างที่มีผลต่อการเลือกใช้จริง

ตารางเปรียบเทียบรุ่นในตระกูลเดียวกัน

การใช้งานในงานอุตสาหกรรม

ด้วยพอร์ตสื่อสารสองระดับสัญญาณและการรองรับเก็บข้อมูลเมื่อไฟดับ รุ่นนี้เหมาะกับงานที่จอต้องเป็นศูนย์กลางเชื่อมอุปกรณ์หลายชนิด

ตารางกลุ่มงานที่เหมาะสม

คำถามที่พบบ่อย (FAQ)

AMT043W024-L480X272R-1DEC มีพอร์ตสื่อสารอะไรบ้าง?

มีพอร์ตอนุกรมสองช่อง คือ Serial port 1 เป็น RS485 และ Serial port 2 เป็น RS232 ทำให้ต่ออุปกรณ์สองกลุ่มพร้อมกันได้ เช่น บัส Modbus RTU กับเครื่องพิมพ์หรือเครื่องชั่ง โดยไม่ต้องใช้ตัวแปลงสัญญาณเพิ่ม

ต่างจากรุ่นลงท้าย C อย่างไร?

อักษร R และ C ในรหัสรุ่นบ่งบอกชนิดจอสัมผัส โดย R คือ resistive และ C คือ capacitive สเปคด้านการประมวลผล หน่วยความจำ และการสื่อสารของทั้งสองเวอร์ชันเหมือนกัน ต่างกันที่ประสบการณ์การสัมผัสและความเหมาะสมกับการสวมถุงมือ

ติดตั้งอย่างไรและใช้สกรูขนาดไหน?

ยึดด้วยสกรู M3 ตามระยะรูสกรู 114.8×66 มม. รูขนาด 3 มม. ตัวเรือนภายนอก 121.9×73.2×15.43 มม. หนัก 200 กรัม ควรยึดให้แนบสนิทกับผิวเรียบเพื่อคงระดับการป้องกัน IP65 ด้านหน้า

ดูสินค้ากลุ่มจอ HMI ทั้งหมดของเราได้ที่ หมวดหมู่ HMI — VR Automation หรือเลือกชมสินค้าออโตเมชันทั้งร้านที่ หน้าร้านค้า

แหล่งข้อมูลและมาตรฐานอ้างอิง

1. Catalog: Product Selection Guide 2026 (English) — Shenzhen Kinseal Intelligent Control Technology / VR Automation (เอกสารเทคนิคจากผู้ผลิต)
2. KINSEAL — Shenzhen Kinseal Intelligent Control Technology — ข้อมูลผู้ผลิต กลุ่มผลิตภัณฑ์จอสัมผัสอุตสาหกรรม 2.4–10.1 นิ้ว
3. CircuitDigest — Key Differences between RS-485 and RS-232 — ระยะทาง จำนวนโหนด และภูมิคุ้มกันสัญญาณรบกวน
4. IEC 61000-4-4:2012 — Electrical fast transient/burst immunity test — นิยามระดับทดสอบ EFT/Burst ที่ผู้ผลิตอ้างอิง
5. NOR Flash Guide 2026 — Architecture & Reliability — อายุการเก็บข้อมูลและการใช้ NOR flash เก็บโค้ดโปรแกรม
6. Micro-Controller Operating Systems (µC/OS) — ภาพรวม RTOS ตระกูล UCOS ที่ใช้ในเฟิร์มแวร์จอ
