สรุปสเปค AMT043W016-L480X272R Kinseal HMI Core Board | VR Automation
ส.ค.
สรุปสเปค AMT043W016-L480X272R Kinseal HMI Core Board 4.3 นิ้ว — บอร์ดแกน HMI 4.3 นิ้วสำหรับนักออกแบบผลิตภัณฑ์
เมื่อคุณออกแบบผลิตภัณฑ์ของตัวเองและต้องการหน้าจอสัมผัสในตัว การซื้อ HMI สำเร็จรูปมาติดข้างเครื่องมักไม่ใช่คำตอบ ทั้งเรื่องต้นทุน ความหนา และรูปลักษณ์ AMT043W016-L480X272R ของ Kinseal เป็น core board — บอร์ดแกนที่รวมคอนโทรลเลอร์จอและระบบสัมผัสไว้แล้ว ให้คุณต่อ FPC 40 พินเข้ากับจอ LCD และออกแบบเคสเอง บทความนี้สรุปสเปคทั้งหมดจากเอกสารผู้ผลิต

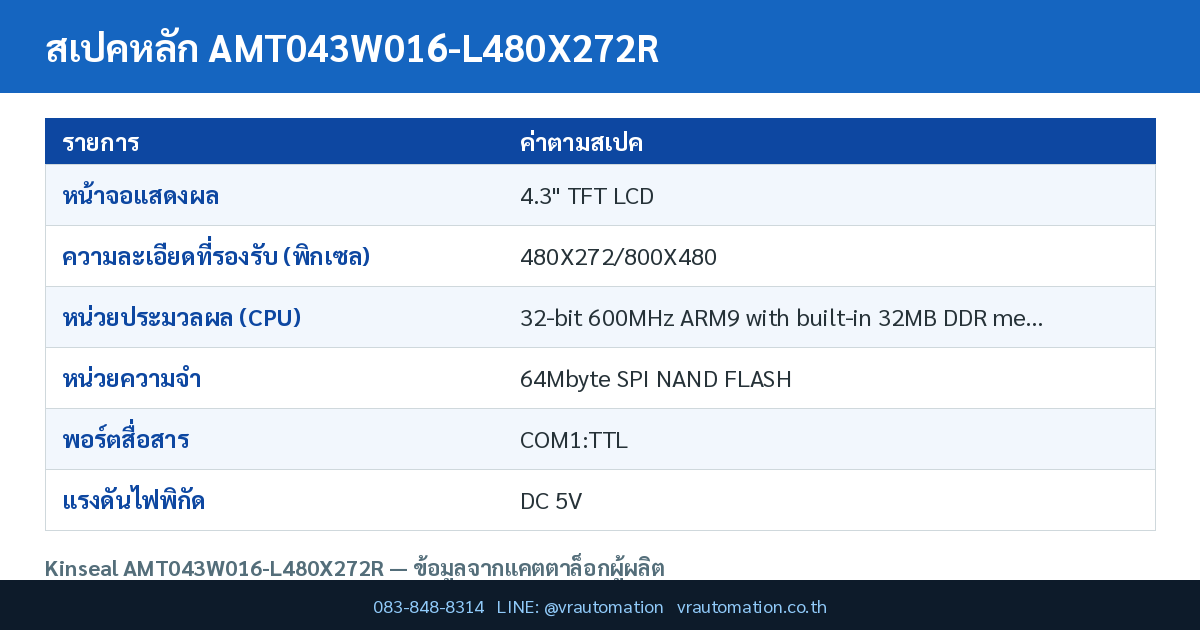

สเปคเทคนิคหลัก AMT043W016-L480X272R
ตารางด้านล่างถอดมาจากเอกสาร Product Selection Guide ของ Kinseal โดยตรง ทุกค่าเป็นค่าที่ผู้ผลิตประกาศไว้ ไม่ได้ประมาณการ:
| รายการ | ค่าตามสเปคผู้ผลิต |
|---|---|
| หน้าจอแสดงผล | 4.3" TFT LCD |
| ความละเอียดที่รองรับ (พิกเซล) | 480X272/800X480 |
| ระบบสัมผัส | 4-wire industrial resistive touch screen, supports capacitive touch screen (customizable) |
| อินเทอร์เฟซจอแสดงผล | 40Pin 0.5mm top entry, front insert rear lock type |
| วิธีการเชื่อมต่อ | 1*40pin 0.5mm pitch FPC cable |
| หน่วยประมวลผล (CPU) | 32-bit 600MHz ARM9 with built-in 32MB DDR memory |
| หน่วยความจำ | 64Mbyte SPI NAND FLASH |
| นาฬิกาเรียลไทม์ (RTC) | Supported (with additional external RTC circuit) |
| เก็บข้อมูลเมื่อไฟดับ | Supported (requires additional power-off retention circuit) |
| เก็บข้อมูลย้อนหลังเมื่อไฟดับ | Supported (with additional power-off retention circuit or FRAM version) |
| เก็บ Alarm ย้อนหลังเมื่อไฟดับ | Supported (with additional power-off retention circuit or FRAM version) |
| ปรับความสว่างแบ็คไลท์ | Supported |
| บัซเซอร์ | Supported |
| พอร์ต USB | Available with additional USB circuits |
| วิธีดาวน์โหลดโปรแกรม | SD card download (default), USB and USB flash drive supported (with additional circuits) |
| รองรับ USB Flash Drive | Available with additional USB flash drive upgrade circuits |
| พอร์ตสื่อสาร | COM1:TTL ; COM2:TTL |
| กำลังไฟสูงสุด | 3.5W |
| แรงดันไฟพิกัด | DC 5V |
| การป้องกันไฟกระชาก | With +/-500V surge protection |
| ทนไฟตกชั่วขณะ | <5ms |
| อุณหภูมิใช้งาน | -10℃~50℃ |
| อุณหภูมิจัดเก็บ | -30℃~70℃ |
| ความชื้นสัมพัทธ์ | 10~90%RH (non-condensing) |
| ทนแรงสั่นสะเทือน | 10-25Hz (X, Y, Z axis, 2g/30 minutes) |
| วิธีระบายความร้อน | Natural Air Cooling |
| ขนาดภายนอก | 62.8*40*5mm |
| น้ำหนักสุทธิ | 20g |
| เฟิร์มแวร์รุ่น | AMT043W016-L480X272R.bin/AMT043W016-L800X480R.bin |
| ซอฟต์แวร์ที่ใช้ | HMIStudio |
จุดเด่นของ AMT043W016-L480X272R Kinseal
- ฟอร์มแฟกเตอร์บอร์ดเปลือย บางเพียง 5mm — ขนาด 62.8*40*5mm น้ำหนัก 20 กรัม ทำให้ฝังลงในผลิตภัณฑ์ของคุณได้โดยไม่เพิ่มความหนาอย่างมีนัยสำคัญ
- เชื่อมต่อจอผ่าน FPC 40 พิน ระยะ 0.5mm — อินเทอร์เฟซแบบ top entry, front insert rear lock ซึ่งเป็นมาตรฐานที่หาจอ LCD รองรับได้ไม่ยาก และรองรับความละเอียดได้ทั้ง 480×272 และ 800×480
- CPU ARM9 600MHz + NAND Flash 64MB — มี DDR 32MB ในตัว ความจุระดับนี้เพียงพอสำหรับ UI ที่มีกราฟิกและหลายหน้าจอ
- พอร์ตสื่อสารเป็น TTL ทั้งสองชุด — COM1 และ COM2 เป็นระดับ TTL ซึ่งเป็นข้อดีสำหรับนักออกแบบ — ต่อตรงเข้า MCU บนบอร์ดของคุณได้เลย หรือจะเพิ่ม transceiver เป็น RS485/RS232 ตามต้องการก็ได้
- ฟีเจอร์เสริมออกแบบเพิ่มได้เอง — RTC, USB, USB flash drive และ power-off retention รองรับได้แต่ต้องออกแบบวงจรเพิ่มบนบอร์ดของคุณ หรือเลือกเวอร์ชัน FRAM สำหรับการเก็บข้อมูลย้อนหลัง
เปรียบเทียบรุ่นในซีรีส์เดียวกัน
| รหัสรุ่น | ความแตกต่างตามเอกสารผู้ผลิต |
|---|---|
| AMT043W016-L480X272R | ใช้กับจอความละเอียด 480×272 — เฟิร์มแวร์ AMT043W016-L480X272R.bin |
| AMT043W016-L800X480R | ใช้กับจอความละเอียด 800×480 — เฟิร์มแวร์ AMT043W016-L800X480R.bin |
การใช้งานในอุตสาหกรรม
| กลุ่มงาน | เหตุผลที่เหมาะสม |
|---|---|
| เครื่องมือแพทย์และเครื่องวัดพกพา | ต้องการหน้าจอสัมผัสฝังในตัวเครื่อง ไม่ใช่จอติดภายนอก |
| ตู้จำหน่ายสินค้าอัตโนมัติและตู้ชาร์จ | หน้าจอฝังในแผงหน้าที่ออกแบบเอง คุมรูปลักษณ์แบรนด์ได้ |
| เครื่องใช้ไฟฟ้าอัจฉริยะและ IoT | ไฟเลี้ยง DC 5V เดียวกับบอร์ดหลัก ลดความซับซ้อนของภาคจ่ายไฟ |
คำถามที่พบบ่อย (FAQ)
Q: Core board ต่างจาก HMI สำเร็จรูปอย่างไร
A: Core board คือบอร์ดแกนที่ไม่มีเคสและไม่มีจอ LCD ติดมาด้วย คุณต้องต่อจอผ่านสาย FPC 40 พินและออกแบบเคสเอง ข้อดีคือฝังลงในผลิตภัณฑ์ได้บางกว่าและคุมต้นทุนได้ดีกว่าในการผลิตจำนวนมาก
Q: รองรับความละเอียดจออะไรบ้าง
A: รองรับ 480×272 และ 800×480 โดยเลือกเฟิร์มแวร์ให้ตรงกับจอที่ใช้ (AMT043W016-L480X272R.bin หรือ AMT043W016-L800X480R.bin)
Q: ใช้ไฟเลี้ยงเท่าไร
A: DC 5V กำลังไฟสูงสุด 3.5W มีการป้องกันไฟกระชาก ±500V และทนไฟตกชั่วขณะน้อยกว่า 5ms
สรุป
AMT043W016-L480X272R จาก Kinseal เป็นHMI Core Board 4.3 นิ้วที่มีจุดยืนชัดเจนตามที่สรุปไว้ข้างต้น การเลือกใช้ให้คุ้มค่าที่สุดคือการเทียบสเปคที่ระบุในตารางกับความต้องการจริงของหน้างาน โดยเฉพาะเรื่องพอร์ตสื่อสาร แรงดันไฟเลี้ยง และขนาดติดตั้ง ซึ่งเป็นสามข้อที่แก้ไขภายหลังได้ยากที่สุด หากต้องการคำแนะนำในการเลือกรุ่นให้ตรงกับระบบเดิม ทีมวิศวกรของ VR Automation ยินดีให้คำปรึกษา หรือดูสินค้าออโตเมชันทั้งหมดที่ VR Automation
