สรุปสเปค 80HK-B02430-LM2A3-A Samkoon AC Servo Motor ครบจบ ฉบับวิศวกร
สรุปย่อ: 80HK-B02430-LM2A3-A เป็นเซอร์โวมอเตอร์กระแสสลับ (AC Servo Motor) ตระกูล HK Series ของ Samkoon ขนาดเฟรม 80 mm กำลังพิกัด 750 W แรงบิดพิกัด 2.39 N.m ที่ความเร็ว 3000 rpm มาพร้อม เอ็นโค้ดเดอร์แบบแสง (Optical) 23 บิต ชนิด Multi-turn และมีเบรกยึด (Holding Brake) เหมาะสำหรับงานขนาดกลางทั่วไปในไลน์การผลิต
ภาพรวม 80HK-B02430-LM2A3-A Samkoon AC Servo Motor
80HK-B02430-LM2A3-A อยู่ในตระกูล HK Series ซึ่งเป็นเซอร์โวมอเตอร์แบบ Permanent Magnet Synchronous Motor (PMSM) ของ Samkoon ออกแบบมาเพื่อทำงานคู่กับไดรเวอร์เซอร์โว R8 Series โดยใช้แรงดันไฟเข้า 220 VAC ตัวมอเตอร์มีความยาว 134 mm และมีค่าความเฉื่อยของโรเตอร์ 1.48 kg.cm2 ซึ่งเป็นค่าสำคัญที่ใช้ในการคำนวณอัตราส่วนความเฉื่อย (Inertia Ratio) ระหว่างโหลดกับมอเตอร์ การเลือกเซอร์โวมอเตอร์ให้เหมาะสมกับงานไม่ได้ขึ้นกับกำลังเพียงอย่างเดียว แต่ต้องพิจารณาทั้งแรงบิด ความเร็ว ความเฉื่อย ระบบป้อนกลับ และเงื่อนไขการติดตั้งประกอบกัน
สำหรับวิศวกรระบบอัตโนมัติ การเลือกเซอร์โวมอเตอร์ต้องเริ่มจากการวิเคราะห์โหลดทางกลก่อนเสมอ กำหนดโปรไฟล์การเคลื่อนที่ (Motion Profile) ของแกนนั้นก่อน แล้วคำนวณแรงบิดที่ต้องใช้ในแต่ละช่วง ทั้งช่วงเร่ง ช่วงความเร็วคงที่ และช่วงหน่วง จากนั้นจึงหาแรงบิด RMS ของทั้งรอบการทำงาน โดยทั่วไปแนะนำให้เผื่อ Safety Margin ราว 20-30% เพื่อให้ระบบทำงานได้เสถียรในระยะยาว 80HK-B02430-LM2A3-A ให้แรงบิดพิกัด 2.39 N.m ที่ 3000 rpm ซึ่งครอบคลุมงานขนาดกลางทั่วไปในไลน์การผลิตได้ดี

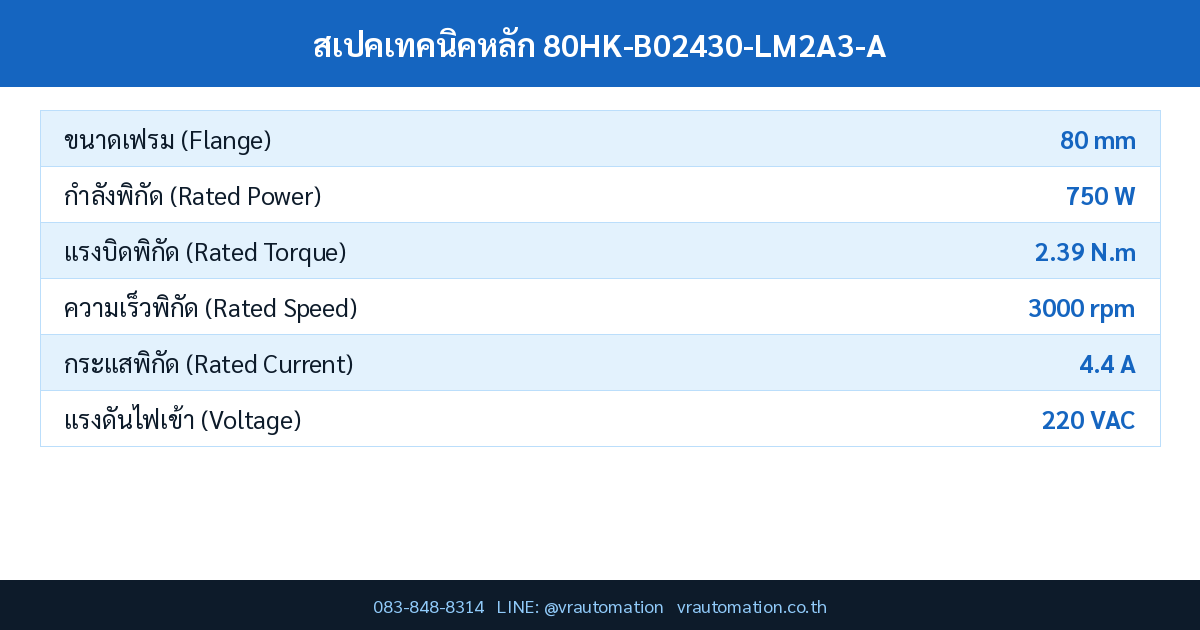

สเปคเทคนิคหลัก 80HK-B02430-LM2A3-A
ตารางด้านล่างเป็นค่าสเปคทั้งหมดของ 80HK-B02430-LM2A3-A ที่ดึงตรงจากตารางเลือกรุ่น (Selection Table) ในแคตตาล็อกเซอร์โวระบบของ Samkoon ทุกค่าเป็นค่าจริงจากเอกสารผู้ผลิต ไม่ใช่ค่าประมาณ:
| รายการสเปค | ค่าจากแคตตาล็อก |
|---|---|
| ขนาดเฟรม (Flange Size) | 80 mm |
| กำลังพิกัด (Rated Power) | 750 W |
| แรงบิดพิกัด (Rated Torque) | 2.39 N.m |
| ความเร็วพิกัด (Rated Speed) | 3000 rpm |
| กระแสพิกัด (Rated Current) | 4.4 A |
| ความเฉื่อยโรเตอร์ (Rotor Inertia) | 1.48 kg.cm2 |
| ความยาวมอเตอร์ (Motor Length) | 134 mm |
| ระบบป้อนกลับ (Feedback) | เอ็นโค้ดเดอร์แบบแสง (Optical) 23 บิต ชนิด Multi-turn |
| เบรกยึด (Holding Brake) | มีเบรกยึด (Holding Brake) |
| แรงดันไฟเข้า (Input Voltage) | 220 VAC |
การถอดรหัสรุ่น 80HK-B02430-LM2A3-A
รหัสรุ่นของเซอร์โวมอเตอร์ตระกูล HK เข้ารหัสคุณสมบัติทางเทคนิคไว้ในชื่อรุ่น ทำให้วิศวกรอ่านสเปคหลักได้ทันทีจากเลขรุ่น:
| ตำแหน่งรหัส | ความหมาย |
|---|---|
| ขนาดเฟรม | 80 mm |
| ความละเอียดเอ็นโค้ดเดอร์ | เอ็นโค้ดเดอร์สัมบูรณ์ 23 บิต (รหัส B) |
| ความเร็วพิกัด | 3000 rpm |
| ชนิดเอ็นโค้ดเดอร์ | เอ็นโค้ดเดอร์แบบแสง (Optical / รหัส L) |
| โหมดการนับรอบ | Multi-turn – นับจำนวนรอบสะสมได้ (รหัส M) |
| แรงดันไฟเข้า | AC 220V (รหัส 2) |
| โครงสร้างปลายเพลา | ลิ่มแบน กว้าง 6 mm |
| เวอร์ชันเครื่อง | เครื่องมาตรฐาน (Standard) |
จุดเด่นของ 80HK-B02430-LM2A3-A Samkoon
- ระบบป้อนกลับความแม่นยำสูง – ใช้เอ็นโค้ดเดอร์แบบแสง (Optical) 23 บิต ชนิด Multi-turn ให้ความละเอียดในการระบุตำแหน่งสูง เหมาะกับงานควบคุมตำแหน่งและงานที่ต้องการการเคลื่อนที่นุ่มนวล
- แรงบิดพิกัด 2.39 N.m ที่ 3000 rpm – ให้กำลัง 750 W ตอบโจทย์งานขนาดกลางทั่วไปในไลน์การผลิต
- เฟรมขนาด 80 mm – ขนาดมาตรฐานที่หาอุปกรณ์ประกอบได้ง่าย ความยาวมอเตอร์ 134 mm
- มีเบรกยึด (Holding Brake) – เนื่องจากรุ่นนี้มีเบรกยึด (Holding Brake) ในตัว จึงเหมาะกับการติดตั้งในแกนแนวตั้ง (Vertical Axis) เช่น แกน Z ของเครื่อง CNC หรือแขนหุ่นยนต์ ที่ต้องยึดโหลดไว้ขณะตัดไฟ ป้องกันโหลดร่วงจากแรงโน้มถ่วง
- ทำงานคู่กับไดรเวอร์ R8 Series – เป็นชุดระบบเซอร์โวที่ออกแบบให้จูนเข้ากันได้ดี ลดเวลาการ commissioning หน้างาน
เปรียบเทียบรุ่นในซีรีส์เฟรม 80 mm
ตารางด้านล่างเปรียบเทียบ 80HK-B02430-LM2A3-A (แถวที่ทำเครื่องหมาย *) กับรุ่นอื่นในเฟรมขนาด 80 mm เดียวกัน เพื่อช่วยเลือกรุ่นที่เหมาะกับโหลดงาน:
| รุ่น | กำลัง (W) | แรงบิด (N.m) | ความเร็ว (rpm) | กระแส (A) | เบรก |
|---|---|---|---|---|---|
| 80HK-B02430-LM2A3-A * | 750 | 2.39 | 3000 | 4.4 | มี |
การใช้งานในอุตสาหกรรม
80HK-B02430-LM2A3-A เหมาะกับงานควบคุมการเคลื่อนที่หลายกลุ่ม โดยพิจารณาจากกำลัง 750 W และแรงบิด 2.39 N.m:
- เครื่องจักรบรรจุภัณฑ์และไลน์ลำเลียง – ควบคุมตำแหน่งสายพานและกลไกป้อนชิ้นงานที่ต้องการความแม่นยำซ้ำๆ
- เครื่อง CNC และงานตัด/เจาะ – ขับแกนเคลื่อนที่ โดยเฉพาะแกนแนวตั้งที่ต้องการเบรกยึด
- เครื่องจักรสิ่งทอ พิมพ์ และงานม้วน-คลี่ – ควบคุมความเร็วและแรงตึงที่ 3000 rpm ได้อย่างเสถียร
FAQ
ถาม: 80HK-B02430-LM2A3-A ใช้แรงดันไฟเข้าเท่าไร?
ตอบ: ใช้แรงดัน 220 VAC ตามที่ระบุในแคตตาล็อก ควรเลือกไดรเวอร์เซอร์โว R8 Series รุ่นที่รองรับแรงดันและกำลังให้ตรงกัน
ถาม: รุ่นนี้มีเบรกหรือไม่?
ตอบ: รุ่นนี้เป็นแบบมีเบรกยึด (Holding Brake) เนื่องจากรุ่นนี้มีเบรกยึด (Holding Brake) ในตัว จึงเหมาะกับการติดตั้งในแกนแนวตั้ง (Vertical Axis) เช่น แกน Z ของเครื่อง CNC หรือแขนหุ่นยนต์ ที่ต้องยึดโหลดไว้ขณะตัดไฟ ป้องกันโหลดร่วงจากแรงโน้มถ่วง
ถาม: เอ็นโค้ดเดอร์ของ 80HK-B02430-LM2A3-A เป็นชนิดใด?
ตอบ: เป็นเอ็นโค้ดเดอร์แบบแสง (Optical) 23 บิต ชนิด Multi-turn เอ็นโค้ดเดอร์สัมบูรณ์ (Absolute) ช่วยให้ระบบจำตำแหน่งได้แม้หลังตัดไฟ ลดความจำเป็นในการ Homing ใหม่ทุกครั้ง
