สรุปสเปค 60HK-A00630-CM2B3 Samkoon AC Servo Motor | VR Automation
พ.ค.
สรุปสเปค 60HK-A00630-CM2B3 Samkoon AC Servo Motor ครบจบ ฉบับวิศวกร
สรุปย่อ: 60HK-A00630-CM2B3 เป็น AC Servo Motor จากตระกูล Samkoon HK Series ขนาดหน้าแปลน 60 mm กำลังขับ 200 W (0.2 kW) แรงบิดต่อเนื่อง 0.64 Nm ที่ความเร็วพิกัด 3000 rpm ใช้แรงดัน AC 220 V Single/Three Phase (Class 2) เข้าคู่กับ Samkoon R8 Series 220V (R8-2xxxN-N/B/S) เหมาะสำหรับงาน motion control ที่ต้องการความแม่นยำสูง
ภาพรวมสินค้า
60HK-A00630-CM2B3 อยู่ในตระกูล Samkoon HK Series 60mm Flange — 0.2 kW Class ของ Samkoon ซึ่งเป็น AC Permanent Magnet Synchronous Servo Motor ที่ออกแบบมาเพื่อใช้งานคู่กับ Samkoon R8 Series Servo Drive จุดเด่นคือใช้ Magnetic Encoder Multi-turn 17-bit Absolute ที่ให้ความแม่นยำในการระบุตำแหน่งระดับสูง รองรับฟังก์ชัน auto-tuning, online inertia identification, gain switching, mechanical resonance suppression (notch filter) และโหมดควบคุม Position / Velocity / Torque ผ่าน drive R8 ซึ่งเซอร์โวขนาดเล็ก เหมาะสำหรับงานละเอียด เช่น packaging machine, dispensing, pick & place ขนาดเล็ก, label feeder
การเลือกเซอร์โวขนาดเหมาะสมเป็นจุดสำคัญที่จะทำให้ระบบ motion control ของคุณตอบสนองได้ดี ไม่เกิด overheat และยืดอายุการใช้งาน — VR Automation พร้อมให้คำปรึกษาด้าน inertia matching, gear ratio และ acceleration profile ก่อนสั่งซื้อจริง

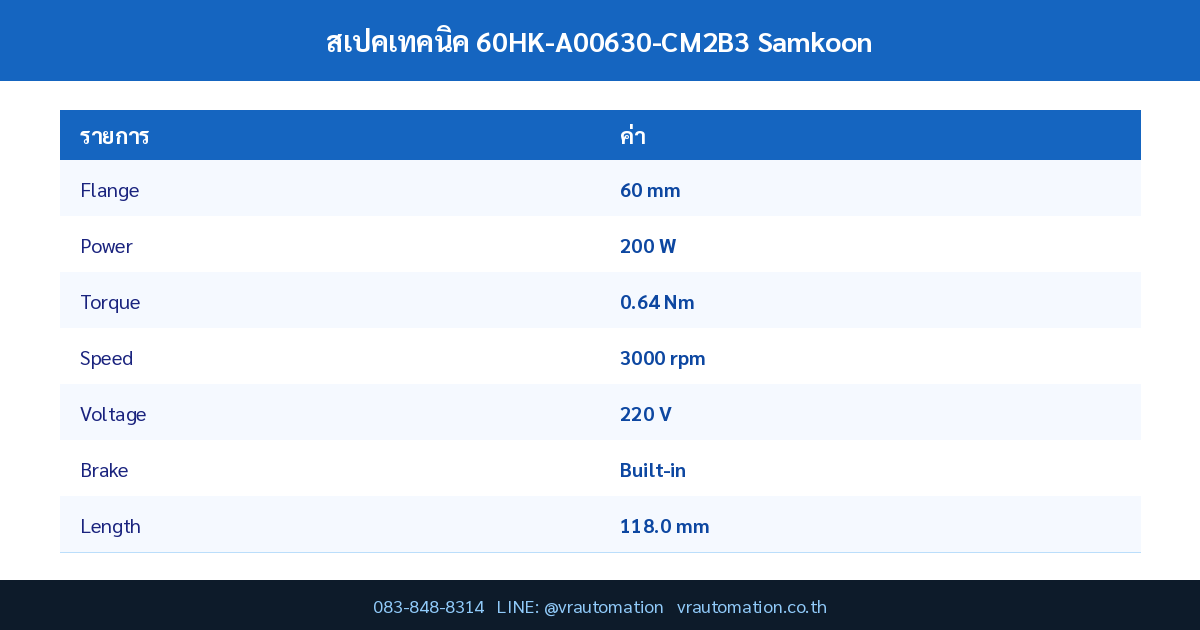

สเปคเทคนิคหลัก 60HK-A00630-CM2B3
| รายการ | ค่า |
|---|---|
| โมเดล (Model) | 60HK-A00630-CM2B3 |
| ยี่ห้อ (Brand) | Samkoon |
| ประเภท (Type) | AC Servo Motor (Permanent Magnet Synchronous) |
| ขนาดหน้าแปลน (Flange Size) | 60 mm |
| กำลังขับพิกัด (Rated Power) | 200 W (0.2 kW) |
| แรงบิดต่อเนื่อง (Rated Torque) | 0.64 Nm |
| ความเร็วรอบพิกัด (Rated Speed) | 3000 rpm |
| กระแสพิกัด (Rated Current) | 1.6 A |
| แรงดันไฟฟ้า (Voltage) | AC 220 V Single/Three Phase (Class 2) |
| โมเมนต์ความเฉื่อย (Inertia) | 0.32 ×10⁻⁴ kg·m² |
| ความยาวมอเตอร์ (Motor Length) | 118.0 mm |
| เบรกในตัว (Built-in Brake) | มี (24 Vdc Holding Brake) |
| ชนิด Encoder | Magnetic Encoder Multi-turn 17-bit Absolute |
| มาตรฐานป้องกัน (Protection) | IP65 (ตัวเรือนมอเตอร์) |
| Servo Drive ที่เข้าคู่ | Samkoon R8 Series 220V (R8-2xxxN-N/B/S) |
ทุกค่าตัวเลขด้านบนยึดตาม catalog Samkoon HK Series Selection Guide (20250723) ของผู้ผลิต
การถอดรหัสรุ่น 60HK-A00630-CM2B3
| ส่วน | ความหมาย | ค่าในรุ่นนี้ |
|---|---|---|
| 60 | ขนาดหน้าแปลน (mm) | 60 mm |
| HK | HK Series | HK Series |
| A | Type Code | A (Standard) |
| 006 | แรงบิดพิกัด ×10 (Nm) | 0.64 Nm |
| 30 | ความเร็วพิกัด ÷100 (rpm) | 3000 rpm |
| CM2B3 | Suffix: Encoder/Voltage/Flange/Brake | ดู FAQ Q2 |
จุดเด่นของ 60HK-A00630-CM2B3
- Encoder ความละเอียดสูง: Magnetic Encoder Multi-turn 17-bit Absolute — ช่วยให้ตำแหน่งแม่นยำระดับสูงและไม่ต้อง home ทุกครั้งหลังเปิดเครื่อง (ใน multi-turn absolute) ลดเวลา cycle
- เข้ากันได้สมบูรณ์กับ R8 Drive: รองรับ auto-tuning, online inertia identification, gain switching, notch filter, JOG, alarm history และโหมด Position/Velocity/Torque ครบถ้วน
- Holding Brake ในตัว: 24Vdc holding brake สำหรับงาน vertical axis ป้องกันโหลดตกเมื่อตัดไฟ
- ขนาดกะทัดรัด: ความยาวมอเตอร์เพียง 118.0 mm — ติดตั้งในตู้/โครงสร้างจำกัดได้สะดวก
- มาตรฐานอุตสาหกรรม: โครงสร้าง IP65 ทนฝุ่นและน้ำสาดในงานโรงงานทั่วไป
- ป้องกันครบ: Drive R8 มีป้องกัน Over voltage, Under voltage, Over current, Over load, Encoder error, Position error และ alarm history เก็บได้ถึง 20 records
เปรียบเทียบรุ่นในซีรีส์เดียวกัน
รุ่นในตระกูล 60mm flange ที่สามารถใช้แทนกันได้ตามแอปพลิเคชัน:
| รุ่น | กำลัง | แรงบิด | ความเร็ว | แรงดัน | เบรก |
|---|---|---|---|---|---|
| 60HK-A00630-CM2B2 | 200 W | 0.64 Nm | 3000 rpm | 220 V | – |
| 60HK-A00630-CS2B2 | 200 W | 0.64 Nm | 3000 rpm | 220 V | – |
| 60HK-A00630-CS2B3 | 200 W | 0.64 Nm | 3000 rpm | 220 V | มี |
| 60HK-A00630-CS2F2 | 200 W | 0.64 Nm | 3000 rpm | 220 V | – |
| 60HK-A00630-CS2L2 | 200 W | 0.64 Nm | 3000 rpm | 220 V | – |
การใช้งานในอุตสาหกรรม
- Packaging Machinery: งานบรรจุภัณฑ์ที่ต้องการ position control เช่น filling, capping, labeling, vertical/horizontal flow wrapper
- CNC / Machine Tools: แกน X/Y ของเครื่อง engraving, drilling, cutting ขนาดเล็ก-กลาง
- Automation Line: งาน feeder, indexer, pick-and-place, conveyor servo ที่ต้องการ accurate stop position
- Textile / Printing: ระบบ web tension control, register control ที่ต้องการ velocity control แม่นยำ
- Robotics / Gantry: Robot axis ที่ต้องการ inertia matching เหมาะสมกับโหลด
หากต้องการเลือก Servo Motor ที่เหมาะกับโหลดของคุณ ดูสินค้า Servo Motor ทั้งหมดของ VR Automation หรือสอบถามวิศวกร
FAQ คำถามที่พบบ่อย
Q1: 60HK-A00630-CM2B3 ใช้กับ Servo Drive รุ่นใดได้บ้าง?
ออกแบบให้เข้าคู่กับ Samkoon R8 Series 220V (R8-2xxxN-N/B/S) กำลังขับ 0.2 kW (เลือก driver ตามกระแสและแรงดัน) สำหรับ R8 series รองรับโหมดควบคุม Position / Velocity / Torque ผ่าน Pulse / Analog / Modbus / EtherCAT (ตาม model driver) วิศวกรของ VR Automation สามารถช่วยจับคู่ motor-drive และ cable ที่เหมาะสมให้ได้
Q2: รุ่น 60HK-A00630-CM2B3 ลงท้าย CM2B3 หมายถึงอะไร?
ตามรหัสของ Samkoon HK series: M = Multi-turn | 2 = AC 220V | B = Flange เล็ก (40/60mm) | 3 = มีเบรกในตัว 24Vdc ตามลำดับ
Q3: ต้องการเบรกในตัวต้องเลือกรุ่นไหน?
รุ่น 60HK-A00630-CM2B3 มีเบรกในตัวอยู่แล้ว (Built-in 24Vdc Holding Brake) เหมาะกับงาน vertical axis เพื่อป้องกันโหลดตกเมื่อตัดไฟ
Q4: หา cable encoder/power ของ 60HK-A00630-CM2B3 ได้ที่ไหน?
สามารถสั่งพร้อมมอเตอร์ได้เลยที่ VR Automation มีทั้งสายมาตรฐาน HF/AF series ความยาว 3m / 5m / 10m / custom และแบบ flex สำหรับงาน robot axis
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: 【显控科技】伺服系统产品选型手册 (20250723) — VR Automation (เอกสารเทคนิคจาก Samkoon)
- Samkoon R8 Series Servo Manual — คู่มือ R8 series AC servo drive จาก Samkoon
- HK Series Rotary Servo Motor — User Manual — เอกสารเทคนิค HK Series AC Servo Motor
- Delta Electronics Thailand — AC Servo Systems — อ้างอิงเทคโนโลยี AC Servo สำหรับงาน motion control
