สรุปสเปค 180HK-A19015-CS3A3-A Samkoon AC Servo Motor ครบจบ ฉบับวิศวกร
สรุปย่อ: 180HK-A19015-CS3A3-A เป็นเซอร์โวมอเตอร์กระแสสลับ (AC Servo Motor) ตระกูล HK Series ของ Samkoon ขนาดเฟรม 180 mm กำลังพิกัด 3000 W แรงบิดพิกัด 19.0 N·m ที่ความเร็ว 1500 rpm มาพร้อม เอ็นโค้ดเดอร์สัมบูรณ์แบบแม่เหล็ก (Magnetic Absolute) 17 บิต ชนิด Single-turn และมีเบรก เหมาะสำหรับงานหนักที่ต้องการกำลังและแรงบิดสูงมาก
ภาพรวม 180HK-A19015-CS3A3-A Samkoon AC Servo Motor
180HK-A19015-CS3A3-A อยู่ในตระกูล HK Series ซึ่งเป็นเซอร์โวมอเตอร์แบบ Permanent Magnet Synchronous Motor (PMSM) ของ Samkoon ออกแบบมาเพื่อทำงานคู่กับไดรเวอร์เซอร์โวตระกูล R8 Series โดยใช้แรงดันไฟเข้า 380 VAC ตัวมอเตอร์มีความยาว 304 mm และมีค่าความเฉื่อยของโรเตอร์ 70 kg·cm² ซึ่งเป็นค่าสำคัญที่ใช้ในการคำนวณอัตราส่วนความเฉื่อย (Inertia Ratio) ระหว่างโหลดกับมอเตอร์ การเลือกเซอร์โวมอเตอร์ให้เหมาะสมกับงานไม่ได้ขึ้นกับกำลังเพียงอย่างเดียว แต่ต้องพิจารณาทั้งแรงบิด ความเร็ว ความเฉื่อย ระบบป้อนกลับ และเงื่อนไขการติดตั้งประกอบกัน
สำหรับวิศวกรระบบอัตโนมัติ การเลือกเซอร์โวมอเตอร์ต้องเริ่มจากการวิเคราะห์โหลดทางกลก่อนเสมอ ไม่ใช่เลือกมอเตอร์ก่อนแล้วค่อยปรับระบบ หลักการคือกำหนดโปรไฟล์การเคลื่อนที่ (Motion Profile) ของแกนนั้นก่อน แล้วคำนวณแรงบิดที่ต้องใช้ในแต่ละช่วง ทั้งช่วงเร่ง ช่วงความเร็วคงที่ และช่วงหน่วง จากนั้นจึงหาแรงบิด RMS ของทั้งรอบการทำงาน ค่าที่ต้องพิจารณาหลักคือ แรงบิดต่อเนื่อง (Continuous Torque) ต้องมากกว่าแรงบิด RMS ของรอบการทำงาน ส่วนแรงบิดพีค (Peak Torque) ต้องมากกว่าแรงบิดสูงสุดในช่วงเร่ง และความเร็วพิกัดต้องสูงกว่าความเร็วสูงสุดที่ระบบต้องการ โดยทั่วไปแนะนำให้เผื่อ Safety Margin ราว 20–30% เพื่อให้ระบบทำงานได้เสถียรในระยะยาว 180HK-A19015-CS3A3-A ให้แรงบิดพิกัด 19.0 N·m ที่ 1500 rpm ซึ่งครอบคลุมงานหนักที่ต้องการกำลังและแรงบิดสูงมากได้ดี
จุดเด่นของการเลือกชุดมอเตอร์และไดรเวอร์จากผู้ผลิตรายเดียวกันอย่าง Samkoon คือพารามิเตอร์การจูนถูกออกแบบให้เข้ากันได้ตั้งแต่ต้น ทั้งค่าความต้านทานขดลวด ค่าคงที่แรงบิด (Torque Constant) และโปรโตคอลการสื่อสารกับเอ็นโค้ดเดอร์ ทำให้ขั้นตอน Commissioning หน้างานใช้เวลาน้อยลง และลดความเสี่ยงจากการจับคู่อุปกรณ์ข้ามยี่ห้อ

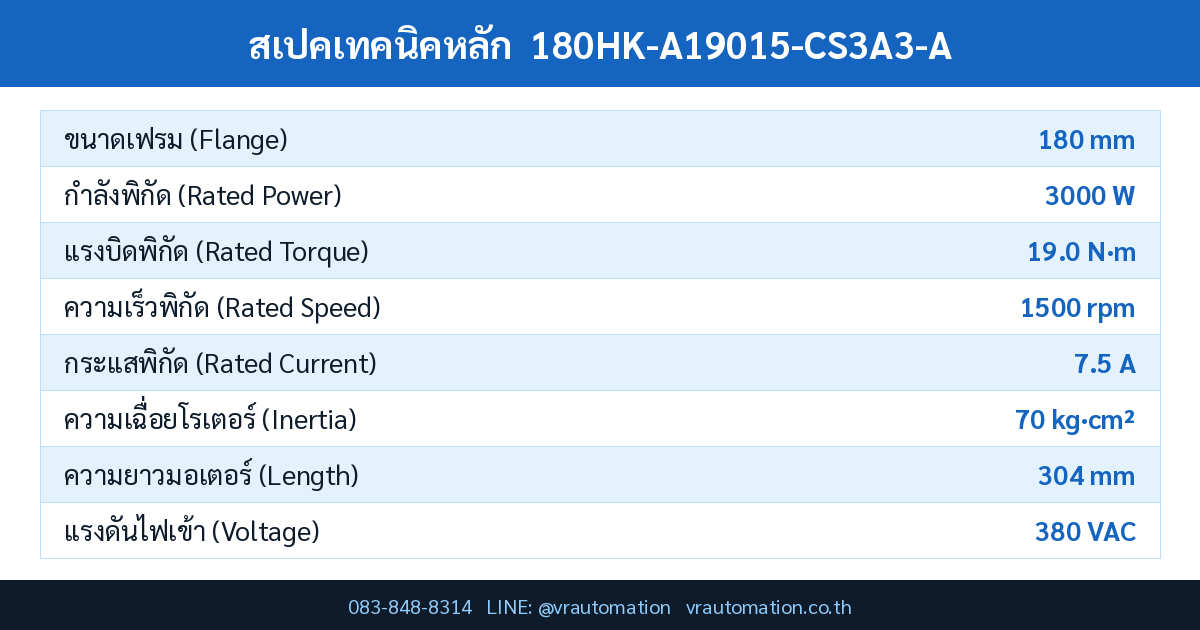

สเปคเทคนิคหลัก 180HK-A19015-CS3A3-A
ตารางด้านล่างเป็นค่าสเปคทั้งหมดของ 180HK-A19015-CS3A3-A ที่ดึงตรงจากตารางเลือกรุ่น (Selection Table) ในแคตตาล็อกเซอร์โวระบบของ Samkoon ทุกค่าเป็นค่าจริงจากเอกสารผู้ผลิต ไม่ใช่ค่าประมาณ:
| รายการสเปค | ค่าจากแคตตาล็อก |
|---|---|
| ขนาดเฟรม (Flange Size) | 180 mm |
| กำลังพิกัด (Rated Power) | 3000 W |
| แรงบิดพิกัด (Rated Torque) | 19.0 N·m |
| ความเร็วพิกัด (Rated Speed) | 1500 rpm |
| กระแสพิกัด (Rated Current) | 7.5 A |
| ความเฉื่อยโรเตอร์ (Rotor Inertia) | 70 kg·cm² |
| ความยาวมอเตอร์ (Motor Length) | 304 mm |
| ระบบป้อนกลับ (Feedback) | เอ็นโค้ดเดอร์สัมบูรณ์แบบแม่เหล็ก (Magnetic Absolute) 17 บิต ชนิด Single-turn |
| เบรกยึด (Holding Brake) | มีเบรก |
| แรงดันไฟเข้า (Input Voltage) | 380 VAC |
การถอดรหัสรุ่น 180HK-A19015-CS3A3-A
รหัสรุ่นของเซอร์โวมอเตอร์ตระกูล HK เข้ารหัสคุณสมบัติทางเทคนิคไว้ในชื่อรุ่น ทำให้วิศวกรอ่านสเปคหลักได้ทันทีจากเลขรุ่น:
| ตำแหน่งรหัส | ความหมาย |
|---|---|
| ขนาดเฟรม | 180 mm mm |
| ความละเอียดเอ็นโค้ดเดอร์ | เอ็นโค้ดเดอร์สัมบูรณ์ 17 บิต (รหัส A) |
| ความเร็วพิกัด | 1500 rpm |
| ชนิดเอ็นโค้ดเดอร์ | เอ็นโค้ดเดอร์แม่เหล็ก (Magnetic / รหัส C) |
| โหมดการนับรอบ | Single-turn — นับตำแหน่งภายในรอบเดียว (รหัส S) |
| แรงดันไฟเข้า | AC 380V (รหัส 3) |
| โครงสร้างปลายเพลา | ลิ่มแบน กว้าง 6 mm |
| เวอร์ชันเครื่อง | เครื่องมาตรฐาน (Standard) |
จุดเด่นของ 180HK-A19015-CS3A3-A Samkoon
- ระบบป้อนกลับความแม่นยำสูง — ใช้เอ็นโค้ดเดอร์สัมบูรณ์แบบแม่เหล็ก (Magnetic Absolute) 17 บิต ชนิด Single-turn ให้ความละเอียดในการระบุตำแหน่งสูง เหมาะกับงานควบคุมตำแหน่งและงานที่ต้องการการเคลื่อนที่นุ่มนวล
- แรงบิดพิกัด 19.0 N·m ที่ 1500 rpm — ให้กำลัง 3000 W ตอบโจทย์งานหนักที่ต้องการกำลังและแรงบิดสูงมาก
- เฟรมขนาด 180 mm — ขนาดมาตรฐานที่หาอุปกรณ์ประกอบ เช่น คัปปลิ้งและฐานยึดได้ง่าย ความยาวมอเตอร์ 304 mm
- มีเบรก — เนื่องจากรุ่นนี้มีเบรกยึด (Holding Brake) ในตัว จึงเหมาะอย่างยิ่งกับการติดตั้งในแกนแนวตั้ง (Vertical Axis) เช่น แกน Z ของเครื่อง CNC หรือแขนหุ่นยนต์ ที่ต้องยึดโหลดไว้ขณะตัดไฟ ป้องกันโหลดร่วงจากแรงโน้มถ่วง
- ทำงานคู่กับไดรเวอร์ R8 Series — เป็นชุดระบบเซอร์โวที่ออกแบบให้จูนเข้ากันได้ดี ลดเวลาการ commissioning หน้างาน
เปรียบเทียบรุ่นในซีรีส์เฟรม 180 mm
ตารางด้านล่างเปรียบเทียบ 180HK-A19015-CS3A3-A (แถวที่ทำเครื่องหมาย ★) กับรุ่นอื่นในเฟรมขนาด 180 mm เดียวกัน เพื่อช่วยเลือกรุ่นที่เหมาะกับโหลดงาน หากโหลดงานต้องการแรงบิดมากกว่าที่ 180HK-A19015-CS3A3-A ให้ได้ ควรขยับไปรุ่นที่กำลังสูงกว่าในเฟรมเดียวกัน หรือพิจารณาเปลี่ยนเฟรมขนาดใหญ่ขึ้น:
| รุ่น | กำลัง (W) | แรงบิด (N·m) | ความเร็ว (rpm) | กระแส (A) | เบรก |
|---|---|---|---|---|---|
| 180HK-A19015-CS3A3-A ★ | 3000 | 19.0 | 1500 | 7.5 | มีเบรก |
| 180HK-A19015-CS3A2-A | 3000 | 19.0 | 1500 | 7.5 | ไม่มีเบรก |
ทำความเข้าใจระบบป้อนกลับของ 180HK-A19015-CS3A3-A
180HK-A19015-CS3A3-A ใช้เอ็นโค้ดเดอร์สัมบูรณ์แบบแม่เหล็ก (Magnetic Absolute) 17 บิต ชนิด Single-turn ระบบป้อนกลับ (Feedback) คือหัวใจของการควบคุมตำแหน่งและความเร็วของเซอร์โว ความแตกต่างที่วิศวกรควรเข้าใจมีสองมิติหลัก คือความละเอียด (Resolution) และชนิดของเซนเซอร์
ในด้านความละเอียด เอ็นโค้ดเดอร์ 17 บิตแทนตำแหน่งได้ 131,072 ตำแหน่งต่อรอบ ขณะที่ 23 บิตแทนได้ถึง 8,388,608 ตำแหน่งต่อรอบ ให้ความละเอียดสูงกว่าและตรวจจับการขยับเล็ก ๆ ได้ดีกว่า นอกจากนี้เอ็นโค้ดเดอร์แบบ Single-turn จะจำตำแหน่งภายในรอบเดียว ส่วนแบบ Multi-turn จะบันทึกจำนวนรอบสะสมได้ด้วย ทำให้ระบบจำตำแหน่งสัมบูรณ์ได้แม้ผ่านการหมุนหลายรอบ ในด้านชนิดเซนเซอร์ เอ็นโค้ดเดอร์แบบแม่เหล็ก (Magnetic) ทนต่อฝุ่น ความชื้น และการสั่นสะเทือนได้ดีกว่า มีขนาดกะทัดรัด เหมาะกับสภาพแวดล้อมโรงงานทั่วไป ส่วนเอ็นโค้ดเดอร์แบบแสง (Optical) ให้ความละเอียดสูงกว่าแต่ราคาสูงกว่าและไวต่อฝุ่นมากกว่า การที่ 180HK-A19015-CS3A3-A ใช้เอ็นโค้ดเดอร์สัมบูรณ์ (Absolute) ช่วยลดความจำเป็นในการทำ Homing ใหม่ทุกครั้งที่เปิดเครื่อง ซึ่งช่วยประหยัดเวลาในไลน์ผลิตที่ต้องการ Startup เร็ว
แนวทางการเลือกขนาดและการติดตั้ง 180HK-A19015-CS3A3-A
เมื่อพิจารณานำ 180HK-A19015-CS3A3-A ไปใช้งานจริง วิศวกรควรตรวจสอบประเด็นต่อไปนี้ก่อนสั่งซื้อ:
- อัตราส่วนความเฉื่อย (Inertia Ratio) — ใช้ค่าความเฉื่อยโรเตอร์ 70 kg·cm² ของ 180HK-A19015-CS3A3-A เทียบกับความเฉื่อยของโหลดที่สะท้อนมาที่เพลามอเตอร์ ค่าที่ยอมรับได้สำหรับงานทั่วไปอยู่ที่ 3:1 ถึง 10:1
- แรงบิด RMS ของรอบงาน — ต้องต่ำกว่าแรงบิดพิกัด 19.0 N·m ของ 180HK-A19015-CS3A3-A โดยมีระยะเผื่อ ส่วนแรงบิดพีคในช่วงเร่งต้องไม่เกินขีดจำกัดแรงบิดพีคของรุ่น
- ความเร็วใช้งานจริง — ต้องไม่เกินความเร็วพิกัด 1500 rpm หากระบบต้องการความเร็วสูงกว่านี้ ควรเลือกรุ่นความเร็วพิกัดสูงขึ้นหรือปรับอัตราทดเกียร์
- การจับคู่ไดรเวอร์ — เลือกไดรเวอร์ R8 Series ที่รองรับแรงดัน 380 VAC และกำลัง 3000 W ให้ตรงกัน ตรวจสอบกระแสพิกัด 7.5 A ว่าอยู่ในพิกัดของไดรเวอร์
- พื้นที่ติดตั้ง — เผื่อพื้นที่สำหรับความยาวมอเตอร์ 304 mm บวกกับความยาวคัปปลิ้งและสายเคเบิล
การใช้งานในอุตสาหกรรม
180HK-A19015-CS3A3-A เหมาะกับงานควบคุมการเคลื่อนที่หลายกลุ่ม โดยพิจารณาจากกำลัง 3000 W และแรงบิด 19.0 N·m:
- เครื่องจักรบรรจุภัณฑ์และไลน์ลำเลียง — ควบคุมตำแหน่งสายพานและกลไกป้อนชิ้นงานที่ต้องการความแม่นยำซ้ำ ๆ
- เครื่อง CNC และงานตัด/เจาะ — ขับแกนเคลื่อนที่ โดยเฉพาะแกนแนวตั้งที่ต้องการเบรกยึด
- เครื่องจักรสิ่งทอ พิมพ์ และงานม้วน-คลี่ — ควบคุมความเร็วและแรงตึงที่ 1500 rpm ได้อย่างเสถียร
FAQ
ถาม: 180HK-A19015-CS3A3-A ใช้แรงดันไฟเข้าเท่าไร?
ตอบ: ใช้แรงดัน 380 VAC ตามที่ระบุในแคตตาล็อก ควรเลือกไดรเวอร์เซอร์โว R8 Series รุ่นที่รองรับแรงดันและกำลังให้ตรงกัน
ถาม: รุ่นนี้มีเบรกหรือไม่?
ตอบ: รุ่นนี้เป็นแบบมีเบรก เนื่องจากรุ่นนี้มีเบรกยึด (Holding Brake) ในตัว จึงเหมาะอย่างยิ่งกับการติดตั้งในแกนแนวตั้ง (Vertical Axis) เช่น แกน Z ของเครื่อง CNC หรือแขนหุ่นยนต์ ที่ต้องยึดโหลดไว้ขณะตัดไฟ ป้องกันโหลดร่วงจากแรงโน้มถ่วง
ถาม: เอ็นโค้ดเดอร์ของ 180HK-A19015-CS3A3-A เป็นชนิดใด?
ตอบ: เป็นเอ็นโค้ดเดอร์สัมบูรณ์แบบแม่เหล็ก (Magnetic Absolute) 17 บิต ชนิด Single-turn เอ็นโค้ดเดอร์สัมบูรณ์ (Absolute) ช่วยให้ระบบจำตำแหน่งได้แม้หลังตัดไฟ ลดความจำเป็นในการ Homing ใหม่ทุกครั้ง
สรุป
180HK-A19015-CS3A3-A เป็นเซอร์โวมอเตอร์ตระกูล Samkoon HK Series ขนาดเฟรม 180 mm กำลัง 3000 W แรงบิดพิกัด 19.0 N·m ที่ 1500 rpm มาพร้อมเอ็นโค้ดเดอร์สัมบูรณ์แบบแม่เหล็ก (Magnetic Absolute) 17 บิต ชนิด Single-turn และมีเบรก จากค่าสเปคจริงในแคตตาล็อก รุ่นนี้เหมาะกับงานหนักที่ต้องการกำลังและแรงบิดสูงมาก โดยจุดที่ต้องพิจารณาก่อนตัดสินใจคือการคำนวณแรงบิด RMS อัตราส่วนความเฉื่อย และเงื่อนไขการติดตั้งให้สอดคล้องกับโหลดงานจริง การจับคู่กับไดรเวอร์ R8 Series ที่พิกัดตรงกันจะช่วยให้ระบบเสถียรและจูนได้ง่าย หากต้องการคำปรึกษาด้านการเลือกรุ่นหรือการคำนวณโหลด ทีมวิศวกรของ VR Automation ยินดีให้คำแนะนำ
