สรุปสเปค 130HK-A06025-CM3A3-A Samkoon AC Servo Motor ครบจบ ฉบับวิศวกร
130HK-A06025-CM3A3-A คือมอเตอร์เซอร์โว AC ในซีรีส์ HK จาก Samkoon (ผลิตโดย Shenzhen Samkoon Technology Corporation Ltd.) หน้าแปลนขนาด 130×130 มม. กำลังพิกัด 1500 วัตต์ แรงบิดพิกัด 6.0 N·m ที่ความเร็ว 2500 rpm ใช้ไฟเลี้ยง AC 380V พร้อมเอนโค้ดเดอร์สัมบูรณ์ 17 บิตแบบมัลติเทิร์น (Multi-turn) เหมาะสำหรับงานควบคุมตำแหน่งที่ต้องการความแม่นยำสูง

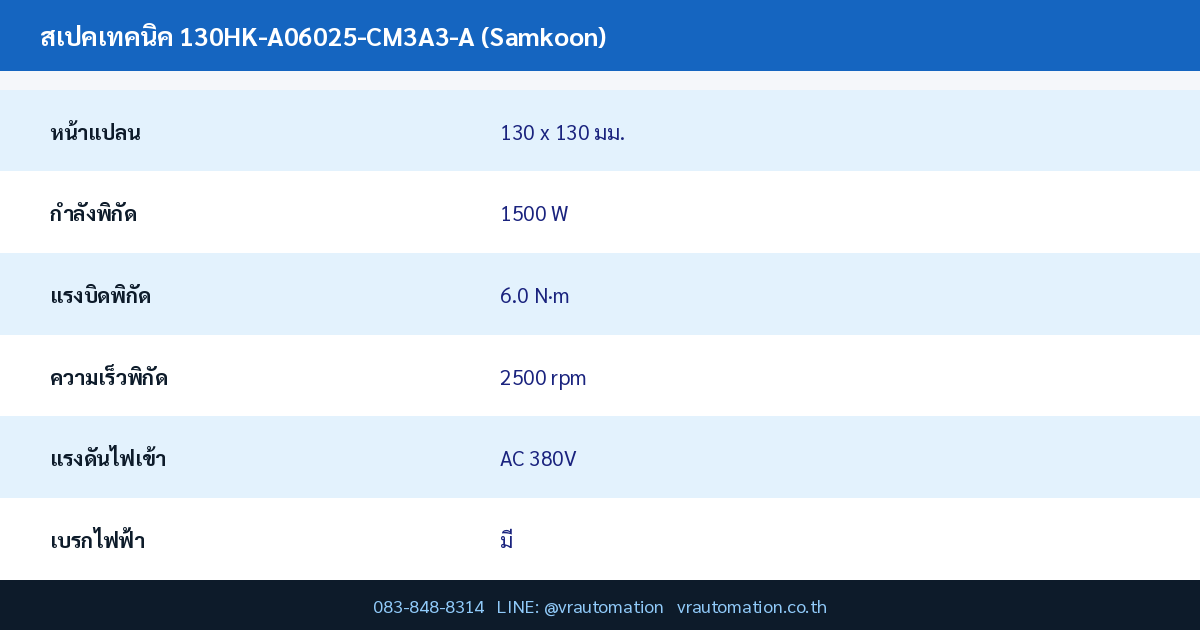

สเปคเทคนิคหลัก 130HK-A06025-CM3A3-A
| รายการ | ค่าสเปค |
|---|---|
| รุ่น (Model) | 130HK-A06025-CM3A3-A |
| หน้าแปลน (Flange Size) | 130 × 130 มม. |
| กำลังพิกัด (Rated Power) | 1500 W |
| แรงบิดพิกัด (Rated Torque) | 6.0 N·m |
| ความเร็วพิกัด (Rated Speed) | 2500 rpm |
| กระแสพิกัด (Rated Current) | 3.7 A |
| แรงดันไฟเข้า (Input Voltage) | AC 380V |
| เบรกไฟฟ้า (Holding Brake) | มี (With Brake) |
| ความยาวตัวมอเตอร์ (Body Length) | 236 มม. |
| โมเมนต์ความเฉื่อยโรเตอร์ (Rotor Inertia) | 12.6×10⁻⁴ kg·m² |
| เอนโค้ดเดอร์ (Encoder) | เอนโค้ดเดอร์แม่เหล็กสัมบูรณ์ 17 บิต แบบหลายรอบ (Multi-turn 17-bit Absolute Magnetic Encoder) |
จุดเด่นของ 130HK-A06025-CM3A3-A Samkoon
- เอนโค้ดเดอร์สัมบูรณ์ (Absolute Encoder) ความละเอียด 17 บิต แบบมัลติเทิร์น (Multi-turn) — เอนโค้ดเดอร์แบบมัลติเทิร์นจดจำจำนวนรอบหมุนได้ ไม่ต้อง Home ตำแหน่งใหม่หลังไฟดับ
- แรงบิดพิกัด 6.0 N·m ที่ 2500 rpm ให้กำลังขับที่ 1500 วัตต์ เหมาะกับงานที่ต้องการตอบสนองเร็วและแม่นยำ
- รองรับไฟเลี้ยง AC 380V — ใช้ในโรงงานที่มีระบบไฟ 3 เฟส 380V เป็นหลัก
- มีเบรกไฟฟ้าในตัว เหมาะกับการติดตั้งในแกนแนวตั้งที่ต้องล็อกโหลดค้างไว้เมื่อตัดไฟ
- หน้าแปลนมาตรฐาน 130 มม. ตามระบบตั้งชื่อรุ่นของ Samkoon จับคู่ใช้งานร่วมกับชุดขับ R8 Series Servo Drive ของ Samkoon ได้โดยตรง
เปรียบเทียบรุ่นในซีรีส์ HK Servo Motor
ตารางด้านล่างเปรียบเทียบ 130HK-A06025-CM3A3-A กับรุ่นใกล้เคียงในซีรีส์เดียวกัน (ข้อมูลจากคู่มือเลือกซื้อสินค้า Samkoon)
| รุ่น | กำลัง (W) | แรงบิด (N·m) | ความเร็ว (rpm) | แรงดันไฟ | เบรก |
|---|---|---|---|---|---|
| 130HK-A06025-CM3A3-A | 1500 | 6.0 | 2500 | AC 380V | มี |
| 60HK-A00630-CS2N2 | 200 | 0.64 | 3000 | AC 220V | ไม่มี |
| 130HK-A05020-CM2A2 | 1000 | 5.0 | 2000 | AC 220V | ไม่มี |
| 130HK-A05415-CS2A3-A | 850 | 5.4 | 1500 | AC 220V | มี |
| 130HK-A07220-CM2A2 | 1500 | 7.2 | 2000 | AC 220V | ไม่มี |
| 130HK-A07725-CS3A2-A | 2000 | 7.7 | 2500 | AC 380V | ไม่มี |
การใช้งานในอุตสาหกรรม
- แกน X/Y ของเครื่อง CNC ขนาดกลาง, หุ่นยนต์คาร์ทีเซียน, เครื่องฉีดพลาสติกขนาดเล็ก-กลาง — ด้วยแรงบิดพิกัด 6.0 N·m และความเร็ว 2500 rpm มอเตอร์รุ่นนี้เหมาะกับงานที่ต้องการควบคุมตำแหน่งแม่นยำในช่วงกำลังนี้
- งานที่ต้องการป้อนกลับตำแหน่งแบบสัมบูรณ์ (Absolute Position Feedback) เพื่อลดเวลาการ Home ตำแหน่งใหม่ทุกครั้งที่เปิดเครื่อง โดยเฉพาะสายการผลิตที่ต้องเดินเครื่องต่อเนื่อง
- ระบบที่ต้องล็อกแกนไม่ให้ไหลเมื่อไฟดับ เช่น แกนยกในแนวตั้งหรือสายพานลำเลียงเอียง
FAQ
130HK-A06025-CM3A3-A ใช้ไฟเลี้ยงกี่โวลต์?
ตามสเปคจากคู่มือ Samkoon รุ่นนี้ใช้ไฟเลี้ยง AC 380V กระแสพิกัด 3.7 A ต้องเลือกชุดขับ (Servo Drive) ที่รองรับแรงดันและกระแสระดับเดียวกัน เช่น R8 Series ของ Samkoon
130HK-A06025-CM3A3-A มีเบรกไฟฟ้าในตัวหรือไม่?
มี — เหมาะสำหรับติดตั้งในแกนแนวตั้งหรือจุดที่ต้องล็อกตำแหน่งเมื่อตัดไฟ
เอนโค้ดเดอร์ของ 130HK-A06025-CM3A3-A ต่างจากรุ่นเอนโค้ดเดอร์แบบอื่นอย่างไร?
130HK-A06025-CM3A3-A ใช้เอนโค้ดเดอร์สัมบูรณ์ 17 บิตแบบมัลติเทิร์น (Multi-turn) — เอนโค้ดเดอร์แบบมัลติเทิร์นจดจำจำนวนรอบหมุนได้ ไม่ต้อง Home ตำแหน่งใหม่หลังไฟดับ หากต้องการอีกแบบ สามารถเลือกรุ่นอื่นในซีรีส์ HK ที่มีรหัสเอนโค้ดเดอร์ต่างกัน (C=แบบแม่เหล็ก, S=รอบเดียว, M=หลายรอบ ตามระบบตั้งชื่อของ Samkoon)
ดูสินค้าเซอร์โวมอเตอร์และชุดขับเพิ่มเติมได้ที่ หมวดหมู่ Servo — VR Automation
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: 【显控科技】伺服系统产品选型手册-20250723.pdf — VR Automation (เอกสารเทคนิคจากผู้ผลิต)
- Samkoon HK Series Servo Motors (หน้าสินค้าทางการ) — ข้อมูลซีรีส์ HK Servo Motor จากเว็บไซต์ทางการของผู้ผลิต
- Samkoon R8 Series Servo Drive (หน้าสินค้าทางการ) — ชุดขับ R8 Series ที่ใช้งานคู่กับมอเตอร์ซีรีส์ HK
- Kollmorgen — What Is a Multi-Turn Absolute Rotary Encoder? — คำอธิบายเทคนิคเอนโค้ดเดอร์แบบมัลติเทิร์น
- Advanced Motion Controls — Servo Motor Buying Guide — แนวทางเลือกมอเตอร์เซอร์โวสำหรับงานอุตสาหกรรม
