สรุปสเปค 130HK-A04025-CS2A3 Samkoon AC Servo Motor ครบจบ ฉบับวิศวกร
สรุปย่อ: 130HK-A04025-CS2A3 เป็น AC Servo Motor จากตระกูล Samkoon HK Series ขนาดหน้าแปลน 130 mm กำลังขับ 1000 W (1.0 kW) แรงบิดต่อเนื่อง 4.0 Nm ที่ความเร็วพิกัด 2500 rpm ใช้แรงดัน AC 220 V Single/Three Phase (Class 2) เข้าคู่กับ Samkoon R8 Series 220V (R8-2xxxN-N/B/S) เหมาะสำหรับงาน motion control ที่ต้องการความแม่นยำสูง
ภาพรวมสินค้า
130HK-A04025-CS2A3 อยู่ในตระกูล Samkoon HK Series 130mm Flange — 1.0 kW Class ของ Samkoon ซึ่งเป็น AC Permanent Magnet Synchronous Servo Motor ที่ออกแบบมาเพื่อใช้งานคู่กับ Samkoon R8 Series Servo Drive จุดเด่นคือใช้ Magnetic Encoder Single-turn 17-bit Absolute ที่ให้ความแม่นยำในการระบุตำแหน่งระดับสูง รองรับฟังก์ชัน auto-tuning, online inertia identification, gain switching, mechanical resonance suppression (notch filter) และโหมดควบคุม Position / Velocity / Torque ผ่าน drive R8 ซึ่งเซอร์โวขนาดกลาง รองรับงานหนักปานกลาง เช่น winding machine, conveyor servo, robot axis ที่รับโหลดสูง
การเลือกเซอร์โวขนาดเหมาะสมเป็นจุดสำคัญที่จะทำให้ระบบ motion control ของคุณตอบสนองได้ดี ไม่เกิด overheat และยืดอายุการใช้งาน — VR Automation พร้อมให้คำปรึกษาด้าน inertia matching, gear ratio และ acceleration profile ก่อนสั่งซื้อจริง

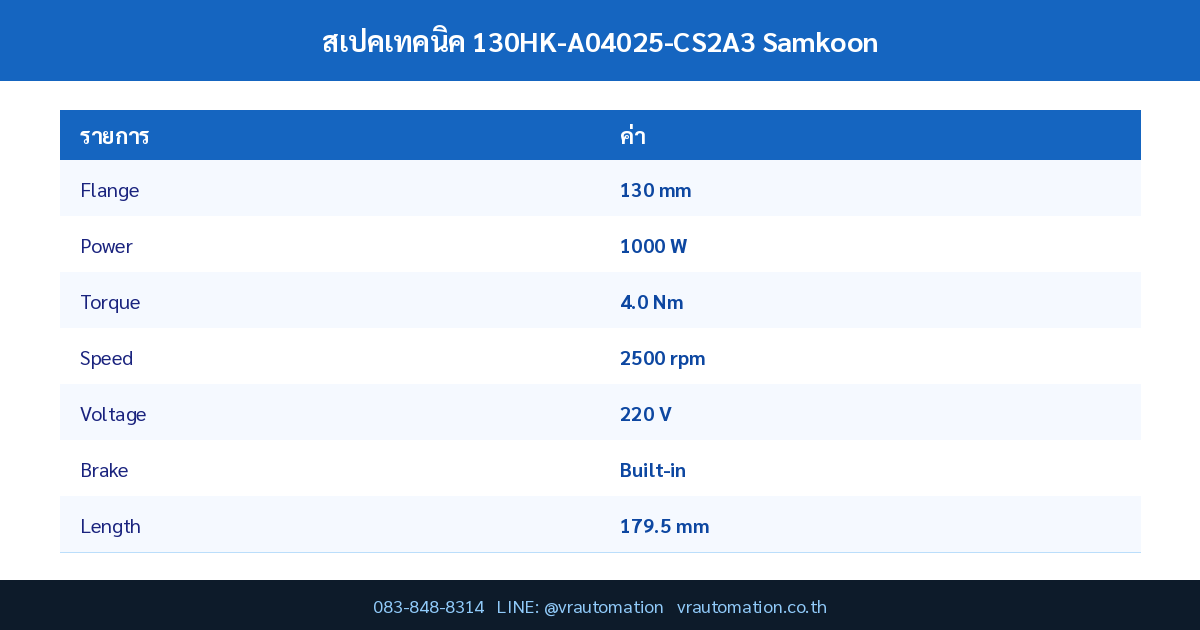

สเปคเทคนิคหลัก 130HK-A04025-CS2A3
| รายการ | ค่า |
|---|---|
| โมเดล (Model) | 130HK-A04025-CS2A3 |
| ยี่ห้อ (Brand) | Samkoon |
| ประเภท (Type) | AC Servo Motor (Permanent Magnet Synchronous) |
| ขนาดหน้าแปลน (Flange Size) | 130 mm |
| กำลังขับพิกัด (Rated Power) | 1000 W (1.0 kW) |
| แรงบิดต่อเนื่อง (Rated Torque) | 4.0 Nm |
| ความเร็วรอบพิกัด (Rated Speed) | 2500 rpm |
| กระแสพิกัด (Rated Current) | 4 A |
| แรงดันไฟฟ้า (Voltage) | AC 220 V Single/Three Phase (Class 2) |
| โมเมนต์ความเฉื่อย (Inertia) | 8.7 ×10⁻⁴ kg·m² |
| ความยาวมอเตอร์ (Motor Length) | 179.5 mm |
| เบรกในตัว (Built-in Brake) | มี (24 Vdc Holding Brake) |
| ชนิด Encoder | Magnetic Encoder Single-turn 17-bit Absolute |
| มาตรฐานป้องกัน (Protection) | IP65 (ตัวเรือนมอเตอร์) |
| Servo Drive ที่เข้าคู่ | Samkoon R8 Series 220V (R8-2xxxN-N/B/S) |
ทุกค่าตัวเลขด้านบนยึดตาม catalog Samkoon HK Series Selection Guide (20250723) ของผู้ผลิต
การถอดรหัสรุ่น 130HK-A04025-CS2A3
| ส่วน | ความหมาย | ค่าในรุ่นนี้ |
|---|---|---|
| 130 | ขนาดหน้าแปลน (mm) | 130 mm |
| HK | HK Series | HK Series |
| A | Type Code | A (Standard) |
| 040 | แรงบิดพิกัด ×10 (Nm) | 4.0 Nm |
| 25 | ความเร็วพิกัด ÷100 (rpm) | 2500 rpm |
| CS2A3 | Suffix: Encoder/Voltage/Flange/Brake | ดู FAQ Q2 |
จุดเด่นของ 130HK-A04025-CS2A3
- Encoder ความละเอียดสูง: Magnetic Encoder Single-turn 17-bit Absolute — ช่วยให้ตำแหน่งแม่นยำระดับสูงและไม่ต้อง home ทุกครั้งหลังเปิดเครื่อง (ใน multi-turn absolute) ลดเวลา cycle
- เข้ากันได้สมบูรณ์กับ R8 Drive: รองรับ auto-tuning, online inertia identification, gain switching, notch filter, JOG, alarm history และโหมด Position/Velocity/Torque ครบถ้วน
- Holding Brake ในตัว: 24Vdc holding brake สำหรับงาน vertical axis ป้องกันโหลดตกเมื่อตัดไฟ
- ขนาดกะทัดรัด: ความยาวมอเตอร์เพียง 179.5 mm — ติดตั้งในตู้/โครงสร้างจำกัดได้สะดวก
- มาตรฐานอุตสาหกรรม: โครงสร้าง IP65 ทนฝุ่นและน้ำสาดในงานโรงงานทั่วไป
- ป้องกันครบ: Drive R8 มีป้องกัน Over voltage, Under voltage, Over current, Over load, Encoder error, Position error และ alarm history เก็บได้ถึง 20 records
เปรียบเทียบรุ่นในซีรีส์เดียวกัน
รุ่นในตระกูล 130mm flange ที่สามารถใช้แทนกันได้ตามแอปพลิเคชัน:
| รุ่น | กำลัง | แรงบิด | ความเร็ว | แรงดัน | เบรก |
|---|---|---|---|---|---|
| 130HK-A04025-CM2A2 | 1000 W | 4.0 Nm | 2500 rpm | 220 V | – |
| 130HK-A04025-CM2A3 | 1000 W | 4.0 Nm | 2500 rpm | 220 V | มี |
| 130HK-A04025-CS2A2 | 1000 W | 4.0 Nm | 2500 rpm | 220 V | – |
การใช้งานในอุตสาหกรรม
- Packaging Machinery: งานบรรจุภัณฑ์ที่ต้องการ position control เช่น filling, capping, labeling, vertical/horizontal flow wrapper
- CNC / Machine Tools: แกนหลักของ CNC milling, lathe, EDM ที่ต้องการ load capacity และความแม่นยำสูง
- Automation Line: งาน feeder, indexer, pick-and-place, conveyor servo ที่ต้องการ accurate stop position
- Textile / Printing: ระบบ web tension control, register control ที่ต้องการ velocity control แม่นยำ
- Robotics / Gantry: Robot axis ที่ต้องการ inertia matching เหมาะสมกับโหลด
หากต้องการเลือก Servo Motor ที่เหมาะกับโหลดของคุณ ดูสินค้า Servo Motor ทั้งหมดของ VR Automation หรือสอบถามวิศวกร
FAQ คำถามที่พบบ่อย
Q1: 130HK-A04025-CS2A3 ใช้กับ Servo Drive รุ่นใดได้บ้าง?
ออกแบบให้เข้าคู่กับ Samkoon R8 Series 220V (R8-2xxxN-N/B/S) กำลังขับ 1.0 kW (เลือก driver ตามกระแสและแรงดัน) สำหรับ R8 series รองรับโหมดควบคุม Position / Velocity / Torque ผ่าน Pulse / Analog / Modbus / EtherCAT (ตาม model driver) วิศวกรของ VR Automation สามารถช่วยจับคู่ motor-drive และ cable ที่เหมาะสมให้ได้
Q2: รุ่น 130HK-A04025-CS2A3 ลงท้าย CS2A3 หมายถึงอะไร?
ตามรหัสของ Samkoon HK series: S = Single-turn | 2 = AC 220V | A = Flange ใหญ่ (130/180mm) | 3 = มีเบรกในตัว 24Vdc ตามลำดับ
Q3: ต้องการเบรกในตัวต้องเลือกรุ่นไหน?
รุ่น 130HK-A04025-CS2A3 มีเบรกในตัวอยู่แล้ว (Built-in 24Vdc Holding Brake) เหมาะกับงาน vertical axis เพื่อป้องกันโหลดตกเมื่อตัดไฟ
Q4: หา cable encoder/power ของ 130HK-A04025-CS2A3 ได้ที่ไหน?
สามารถสั่งพร้อมมอเตอร์ได้เลยที่ VR Automation มีทั้งสายมาตรฐาน HF/AF series ความยาว 3m / 5m / 10m / custom และแบบ flex สำหรับงาน robot axis
แหล่งข้อมูลและมาตรฐานอ้างอิง
- Catalog: 【显控科技】伺服系统产品选型手册 (20250723) — VR Automation (เอกสารเทคนิคจาก Samkoon)
- Samkoon R8 Series Servo Manual — คู่มือ R8 series AC servo drive จาก Samkoon
- HK Series Rotary Servo Motor — User Manual — เอกสารเทคนิค HK Series AC Servo Motor
- Delta Electronics Thailand — AC Servo Systems — อ้างอิงเทคโนโลยี AC Servo สำหรับงาน motion control
