สรุปสเปค R8-2208P-N Samkoon AC Servo Drive 750W ครบจบ ฉบับวิศวกร
R8-2208P-N เป็น AC Servo Drive 750W จาก Samkoon (显控科技) ไฟเข้า Single Phase 220VAC กระแส 5.5A รองรับ Encoder แบบ Absolute (Tamagawa 17bit และ 23bit) ควบคุมแบบ Pulse+Analog / RS485 มี Built-in Braking Resistor (P ย่อ Pulse, N ย่อ Standard) ขนาด 50×160×173 mm

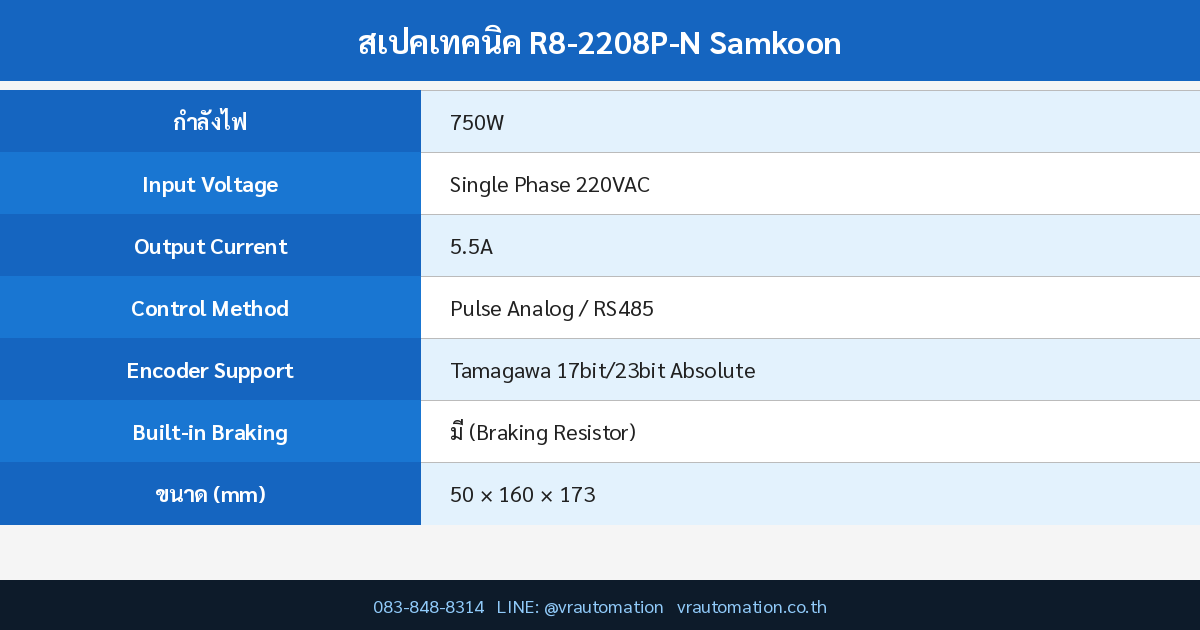

สเปคเทคนิคหลัก R8-2208P-N (จาก Selection Guide 2025)
| พารามิเตอร์ | ค่าสเปค |
|---|---|
| กำลังไฟ Output | 750W (0.75kW) |
| Input Voltage | Single Phase 220VAC |
| Output Current | 5.5A |
| Control Method | Pulse Analog / RS485 |
| Encoder Support | Tamagawa 17bit / 23bit Absolute |
| Built-in Braking | มี |
| Dynamic Braking | ไม่มี (รุ่น N) |
| ขนาด (W×D×H) | 50 × 173 × 160 mm |
| น้ำหนัก | 1 kg |
| Speed Loop Bandwidth | 1.3 kHz (Pulse Type) |
| Current Sampling | 16 kHz |
| Control Mode | Position / Speed / Torque |
| Pulse Input | Differential ≦500kpps, Single End ≦200kpps |
| Analog Input (Speed/Torque) | -10V ~ +10V, 2 ช่อง |
| DI/DO | 4 Input (Configurable) + 4 Output (Configurable) |
| Communication | RS485 (Modbus) |
| Protection | Over Voltage, Under Voltage, Over Current, Over Load, Encoder Error |
| Speed Accuracy | ±0.03% (Load 0-100%) | ±0.02% (Power -15~+10%) |
เปรียบเทียบรุ่น R8 Series (220V)
| รุ่น | กำลังไฟ | กระแส | Control | Braking | Dynamic B. |
|---|---|---|---|---|---|
| R8-2204P-N | 400W | 2.8A | Pulse/RS485 | ไม่มี | ไม่มี |
| R8-2204P-B | 400W | 2.8A | Pulse/RS485 | ไม่มี | มี |
| R8-2208P-N ★ | 750W | 5.5A | Pulse/RS485 | มี | ไม่มี |
| R8-2208P-B | 750W | 5.5A | Pulse/RS485 | มี | มี |
| R8-2208Z-N | 750W | 5.5A | EtherCAT | มี | ไม่มี |
| R8-2210P-N | 1000W | 6.4A | Pulse/RS485 | มี | ไม่มี |
| R8-2215P-N | 1500W | 8.4A | Pulse/RS485 | มี | ไม่มี |
คำถาม Encoder ที่รองรับ
| ประเภท Encoder | Resolution | Multi-turn |
|---|---|---|
| Tamagawa 17bit Absolute Magnetic | 131,072 PPR | 65,535 รอบ |
| Tamagawa 23bit Absolute Optical | 8,388,608 PPR | 65,535 รอบ |
การใช้งานในอุตสาหกรรม
R8-2208P-N 750W เหมาะสำหรับ (1) CNC Machining Center — ความละเอียด Encoder 17/23bit High Precision (2) Packaging Machine — Speed Loop Bandwidth 1.3kHz รองรับ High Dynamic Response (3) Printing / Cutting Machine — Position/Speed/Torque Mode ครบครัน
คำถามที่พบบ่อย (FAQ)
Q: R8-2208P-N ต่างจาก R8-2208Z-N อย่างไร?
A: P = Pulse+Analog Control / RS485 ใช้กับ PLC ทั่วไป | Z = EtherCAT Bus ใช้กับ Multi-axis Motion Controller
Q: รองรับ Encoder แบบ Incremental ได้ไหม?
A: R8 Series รองรับ Absolute Encoder (Tamagawa 17bit/23bit) เท่านั้น
Q: RS485 ใช้ Protocol อะไร?
A: Modbus RTU ผ่าน RS485 สำหรับ Parameter Setting และ Monitoring
