สรุปสเปค PRO-E-4PT Samkoon PLC Bus Temperature Module PT100 & Thermocouple 24-bit ครบจบ ฉบับวิศวกร

วันที่ 23 เมษายน 2569 | สรุปสเปคสินค้า | VR Automation

PRO-E-4PT คือโมดูลวัดอุณหภูมิ 4 ช่องแบบ Bus สำหรับ Samkoon PRO/MAX Series PLC รองรับ PT100 RTD และ Thermocouple ทุกประเภท (J, K, T, E, R, S, B) ความละเอียดสูง 24-bit ความแม่นยำ ±0.2% of Full Scale กำลังไฟ 2W ที่ 24V DC พร้อม Isolation 500V — เป็น Temperature Module ที่ครบเครื่องที่สุดในซีรีส์ PRO-E

สเปคเทคนิคหลัก PRO-E-4PT

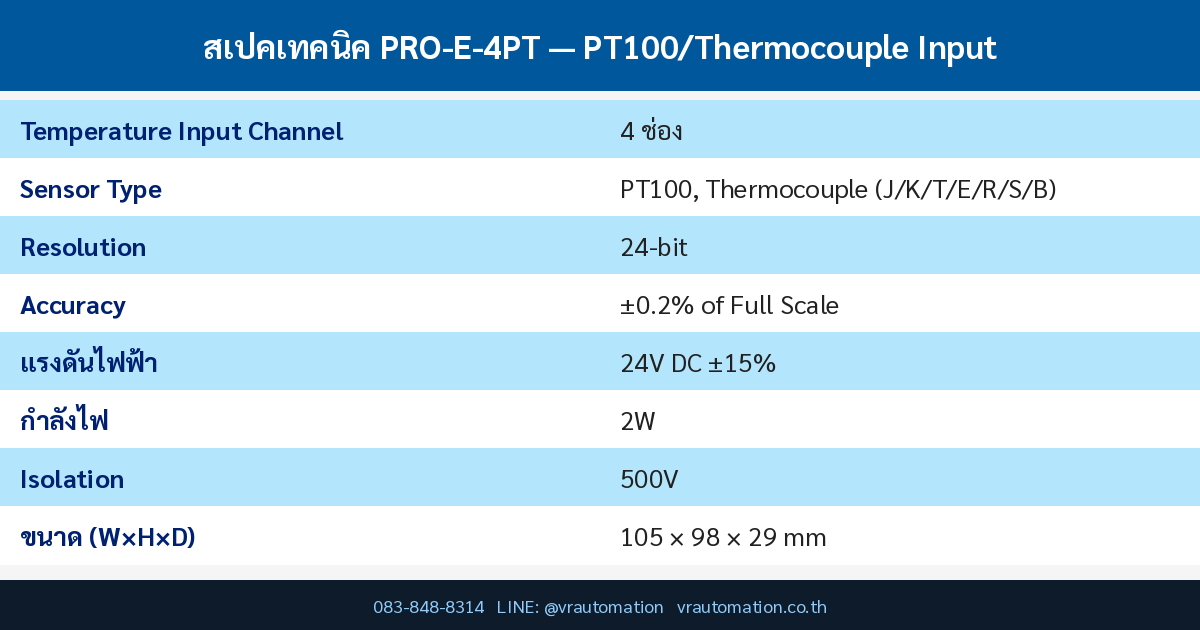

ตารางสเปค PRO-E-4PT Samkoon Temperature Module

พารามิเตอร์	ค่าจากข้อมูลจริง
โมเดล	PRO-E-4PT
จำนวนช่อง Temperature Input	4 ช่อง (4 Channels)
Sensor ที่รองรับ	PT100 RTD และ Thermocouple Type J, K, T, E, R, S, B
Resolution (ความละเอียด)	24-bit
Accuracy (ความแม่นยำ)	±0.2% of Full Scale
แรงดันไฟฟ้า	24V DC ±15%
กำลังไฟ	2W
Electrical Isolation	500V
ESD Protection	±6kV (Class 3)
ขนาด (W×H×D)	105 × 98 × 29 mm
อุณหภูมิทำงาน	0°C ถึง 55°C
ความชื้น	5% – 95% RH (ไม่มีการควบแน่น)
ความเข้ากันได้	Samkoon PRO Series, MAX Series Bus PLC

Thermocouple Type ที่ PRO-E-4PT รองรับ

Type	Range อุณหภูมิ (ทั่วไป)	การใช้งาน
J (Iron-Constantan)	-210°C ถึง +1200°C	งานทั่วไป, เตาอบ, Vacuum Furnace
K (Chromel-Alumel)	-270°C ถึง +1372°C	ยอดนิยม, อุตสาหกรรมทั่วไป
T (Copper-Constantan)	-270°C ถึง +400°C	อุณหภูมิต่ำ, ตู้แช่
E (Chromel-Constantan)	-270°C ถึง +1000°C	Sensitivity สูงสุดในบรรดา Base Metal
R / S (Pt-Rh)	0°C ถึง +1768°C	เตาอุณหภูมิสูง, งาน Metallurgy
B (Pt-Rh)	0°C ถึง +1820°C	อุณหภูมิสูงมาก, เตา Glass Melting
PT100 RTD	-200°C ถึง +850°C	ความแม่นยำสูง, Process Control

จุดเด่นของ PRO-E-4PT Samkoon

24-bit Resolution: ละเอียดกว่าโมดูล Analog ทั่วไป 16 เท่า เหมาะกับการวัดอุณหภูมิที่ต้องการความแม่นยำสูงสุด เช่น ±0.1°C
รองรับทั้ง PT100 และ Thermocouple 7 ประเภท: ไม่ต้องซื้อโมดูลแยกสำหรับ Sensor แต่ละประเภท ลดต้นทุน BOM
Cold Junction Compensation: Thermocouple ต้องการ Cold Junction Compensation ซึ่งโมดูลทำให้อัตโนมัติ ไม่ต้องคำนวณเพิ่มใน Program
Isolation 500V: ป้องกัน Common-Mode Noise ซึ่งเป็นปัญหาสำคัญในการวัดสัญญาณ Thermocouple แรงดันต่ำมาก (mV)
4 ช่องอิสระ: วัดอุณหภูมิหลายจุดพร้อมกัน เช่น 4 Zone ในเตาอบเดียวกัน

💡 Pro Tip: Thermocouple Type K เป็นตัวเลือกยอดนิยมเพราะครอบคลุม Range กว้าง (-270°C ถึง +1372°C) และราคาถูก แต่ถ้าต้องการความแม่นยำสูงในช่วง -50°C ถึง +250°C ควรใช้ PT100 แทน เนื่องจาก Linearity และ Repeatability ดีกว่า

เปรียบเทียบโมดูล Analog ใน PRO-E Series

รุ่น	ประเภท	ช่อง	Resolution	Sensor/Signal	กำลังไฟ
PRO-E-4PT	Temp Input	4	24-bit	PT100 / TC J,K,T,E,R,S,B	2W
PRO-E-4AI	Analog Input	4	16-bit	0-20mA / ±10V	2W
PRO-E-4AO	Analog Output	4	12-bit	0-20mA / ±10V	2W
PRO-E-8X8T	DI+DO HS	8+8	Digital	24V DC 200kHz	1W

การใช้งานในอุตสาหกรรม

เตาอบและ Heat Treatment: วัดอุณหภูมิในเตา 4 Zone พร้อมกัน ด้วย Thermocouple Type K หรือ R เพื่อควบคุม PID อุณหภูมิแต่ละ Zone อย่างอิสระ

Injection Molding: วัดอุณหภูมิ Barrel, Nozzle และ Mold ด้วย PT100 ความแม่นยำสูง เพื่อควบคุมคุณภาพ Plastic Part

อุตสาหกรรมอาหาร: วัดอุณหภูมิในกระบวนการ Pasteurization, Sterilization และ Cold Chain ด้วย PT100 หรือ Thermocouple Type T ซึ่งเหมาะกับ Range อุณหภูมิต่ำ

FAQ — PRO-E-4PT Samkoon

Q: PT100 กับ Thermocouple ต่างกันอย่างไร ควรเลือกใช้อะไร?
A: PT100 แม่นยำกว่าและ Linear กว่า เหมาะกับช่วง -200°C ถึง +500°C ส่วน Thermocouple ทนอุณหภูมิสูงกว่ามาก (ถึง +1800°C) แต่ Accuracy ต่ำกว่าเล็กน้อย เลือกตาม Range ที่ต้องการ

Q: PRO-E-4PT ต้องการ External Transmitter หรือไม่?
A: ไม่ต้อง ต่อ PT100 หรือ Thermocouple เข้าโมดูลได้โดยตรง โมดูลมีวงจร Signal Conditioning และ Cold Junction Compensation ในตัว

Q: ต่อ PT100 แบบ 2-Wire, 3-Wire หรือ 4-Wire ได้หรือไม่?
A: ขึ้นอยู่กับ Wiring Option ของโมดูล ส่วนใหญ่รองรับทั้ง 2-Wire และ 3-Wire ตรวจสอบ Manual ของโมดูลสำหรับ Wiring Diagram ที่แนะนำ
