MTIO1-4ADL4DAL Hi-Flying สเปค คุณสมบัติ Analog IO Module สำหรับงานอุตสาหกรรม
19
มี.ค.
มี.ค.
สรุปสเปค MTIO1-4ADL4DAL Hi-Flying Analog IO Module ครบจบ ฉบับวิศวกร
สรุปย่อ: โมดูล IO แบบ Tenon รุ่นใหม่จาก Hi-Flying รองรับ 4 ช่อง Analog Input (0~20mA / 4~20mA) และ 4 ช่อง Analog Output พร้อม H-BUS Backplane Bus ติดตั้ง DIN Rail กว้างเพียง 12mm

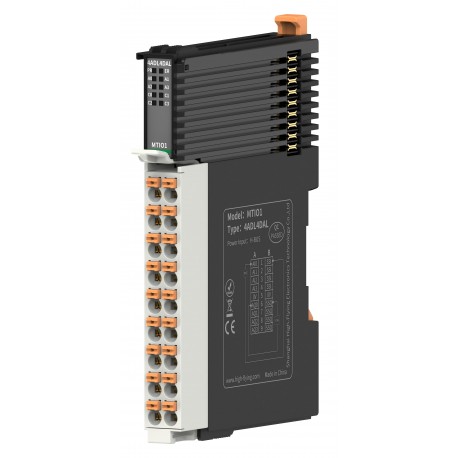

ภาพสินค้า MTIO1-4ADL4DAL

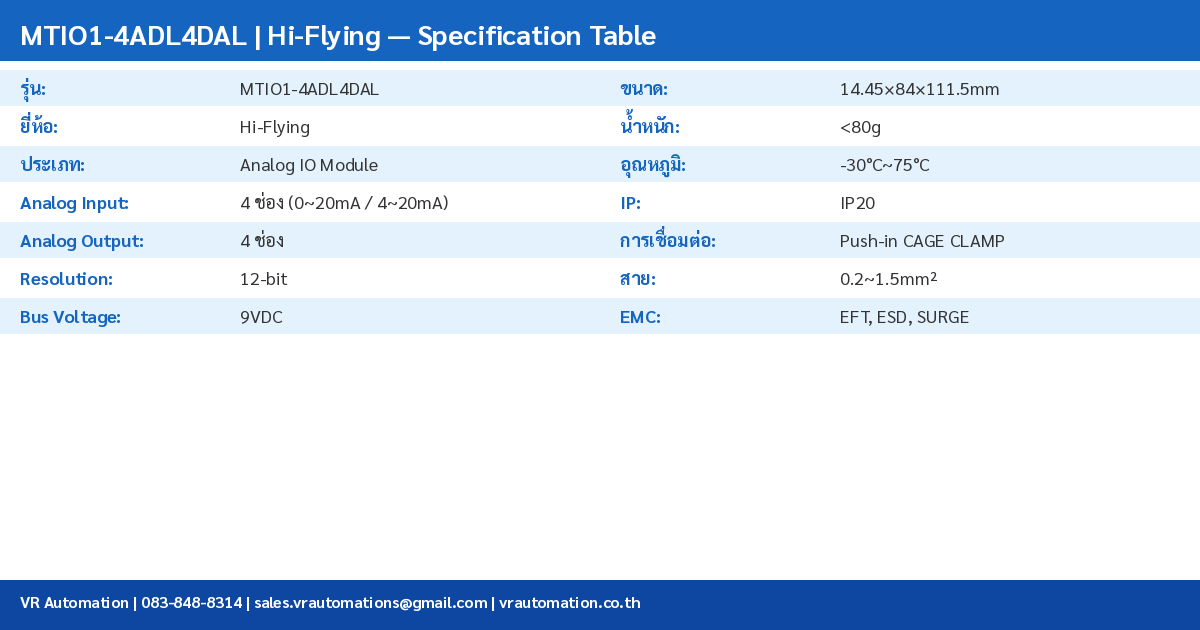

ตารางสเปค MTIO1-4ADL4DAL
| รายการ | สเปค |
|---|---|
| รุ่น | MTIO1-4ADL4DAL |
| ยี่ห้อ | Hi-Flying |
| ประเภท | Analog IO Module |
| Analog Input | 4 ช่อง (0~20mA / 4~20mA) |
| Analog Output | 4 ช่อง |
| Resolution | 12-bit |
| Bus Voltage | 9VDC |
| ขนาด | 14.45×84×111.5mm |
| น้ำหนัก | <80g |
| อุณหภูมิ | -30°C~75°C |
| IP | IP20 |
| การเชื่อมต่อ | Push-in CAGE CLAMP |
| สาย | 0.2~1.5mm² |
| EMC | EFT, ESD, SURGE |
จุดเด่น MTIO1-4ADL4DAL
- 4 ช่อง Analog Input — รับสัญญาณ 0~20mA / 4~20mA แบบ Differential 12-bit Resolution
- 4 ช่อง Analog Output — ส่งสัญญาณ Analog ออกไปควบคุมอุปกรณ์ภายนอก
- H-BUS Backplane Bus — ต่อเรียงโมดูลความเร็วสูง Auto Configuration
- Push-in CAGE CLAMP — เสียบสายเดี่ยวโดยไม่ต้องใช้เครื่องมือ
- ขนาดกะทัดรัด 12mm — ประหยัดพื้นที่ตู้คอนโทรล
การใช้งานในอุตสาหกรรม
MTIO1-4ADL4DAL เหมาะสำหรับงานระบบอัตโนมัติหลากหลาย เช่น:
- ระบบควบคุมอุณหภูมิ — อ่านค่า Thermocouple/RTD Transmitter แล้วส่ง Analog Output ไปควบคุม Heater/Cooler
- ระบบควบคุม Flow/Pressure — รับสัญญาณจาก Transmitter 4-20mA แล้วควบคุม Proportional Valve
- Smart Building — ควบคุมระบบ HVAC แบบ Proportional Control
- IoT Monitoring — เชื่อมต่อ Gateway MT200 ส่งข้อมูลขึ้น Cloud
คำถามที่พบบ่อย (FAQ)
Q: MTIO1-4ADL4DAL ต่อกับ Gateway อะไรได้บ้าง?
A: ใช้งานร่วมกับ Gateway MT200-T (Ethernet) หรือ MT200-W (WiFi) เป็นตัวหลักควบคุม เชื่อมต่อผ่าน H-BUS Backplane Bus
Q: ต่อโมดูลหลายตัวเข้าด้วยกันได้ไหม?
A: ได้ครับ ซีรีส์ Tenon ออกแบบมาให้ต่อเรียงผ่าน H-BUS กว้างเพียง 12mm ต่อตัว ผสมโมดูลต่างชนิดได้ตามต้องการ
Q: ใช้ไฟอะไรจ่าย?
A: ใช้โมดูล MTPS1-DC2A เป็นตัวจ่ายไฟ 9VDC ผ่าน H-BUS ให้ทั้งระบบ โดยรับไฟ 24VDC เข้า
สนใจ MTIO1-4ADL4DAL? ติดต่อ VR Automation
🌐 vrautomation.co.th | Line: @vrautomation
ที่มาข้อมูล: Hi-Flying Official – MTIO1-4ADL4DAL
