MTIO1-4ADL3RK Hi-Flying สเปค คุณสมบัติ Tenon IO Controller Module สำหรับงานอุตสาหกรรม
19
มี.ค.
มี.ค.
สรุปสเปค MTIO1-4ADL3RK Hi-Flying IO Acquisition & Control Module ครบจบ ฉบับวิศวกร
สรุปย่อ: MTIO1-4ADL3RK เป็นโมดูล IO แบบ Tenon (ต่อเชื่อม) รุ่นใหม่จาก Hi-Flying ออกแบบมาสำหรับงาน Acquisition & Control ในระบบอุตสาหกรรม รองรับ 4 ช่อง Analog Input (0~20mA / 4~20mA), 4 ช่อง Digital Input และ 3 ช่อง Relay Output พร้อม H-BUS Backplane Bus ความเร็วสูง ติดตั้งบน DIN Rail ความกว้างเพียง 12mm

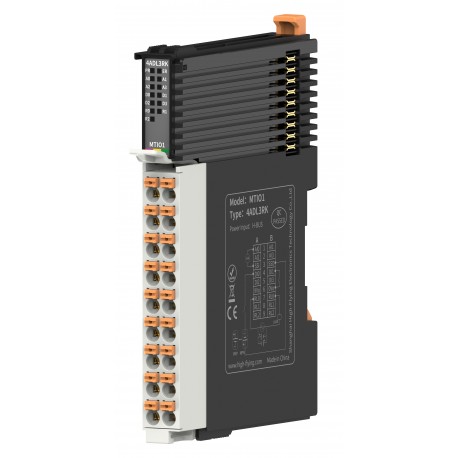

ภาพสินค้า MTIO1-4ADL3RK

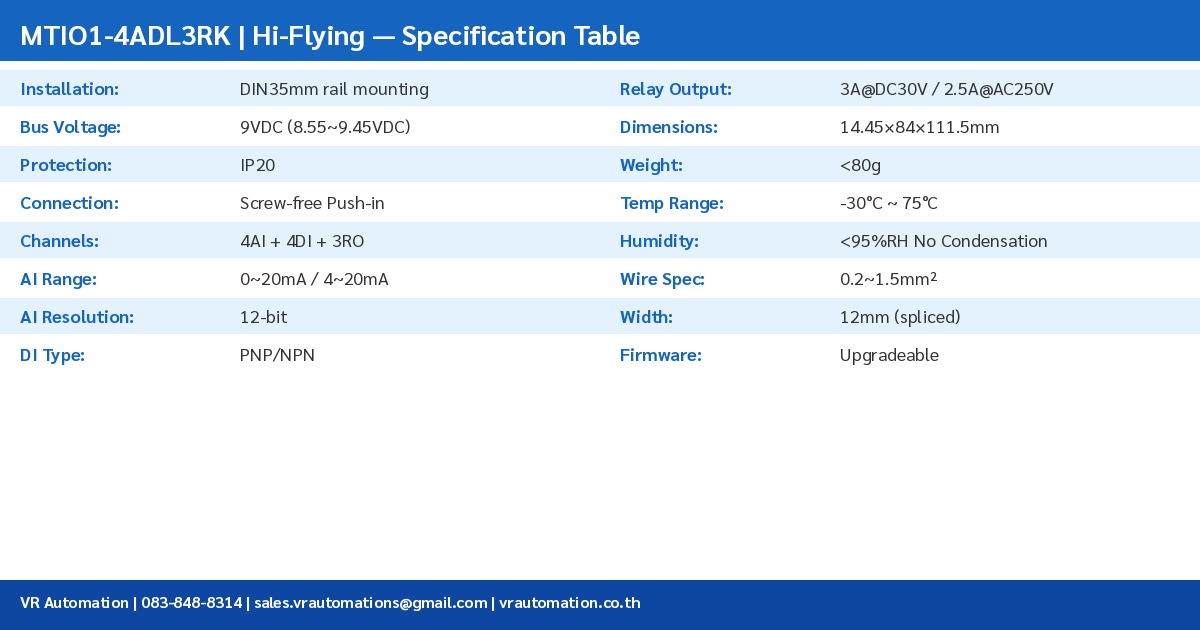

ตารางสเปค MTIO1-4ADL3RK
| รายการ | สเปค |
|---|---|
| รุ่น | MTIO1-4ADL3RK |
| ยี่ห้อ | Hi-Flying (Hanfeng) |
| ประเภท | Tenon IO Controller Module |
| Analog Input | 4 ช่อง, 0~20mA / 4~20mA, 12-bit Resolution |
| Digital Input | 4 ช่อง, รองรับ PNP/NPN, ตั้งค่า Filter Time ได้ |
| Relay Output | 3 ช่อง, NO Relay, 3A@DC30V / 2.5A@AC250V |
| Bus Voltage | 9VDC (8.55~9.45VDC) |
| การเชื่อมต่อ | Push-in CAGE CLAMP, สาย 0.2~1.5mm² |
| การติดตั้ง | DIN 35mm Rail |
| ขนาด | 14.45 × 84 × 111.5 mm |
| น้ำหนัก | <80g |
| อุณหภูมิใช้งาน | -30°C ~ 75°C |
| ระดับป้องกัน | IP20 |
| Firmware | รองรับการอัพเกรด |
| EMC | EFT, ESD, SURGE Protection |
จุดเด่น MTIO1-4ADL3RK
- ออกแบบแบบ Tenon (ต่อเชื่อม) — ประกอบโมดูลต่อกันได้แบบยืดหยุ่น ใช้ H-BUS Backplane Bus ความเร็วสูง
- Analog Input 12-bit Resolution — รับสัญญาณ 0~20mA / 4~20mA ต่อเซ็นเซอร์ได้ทั้ง 2, 3, 4 สาย
- Digital Input PNP/NPN — รองรับทั้ง Source/Sink Type ตั้ง Filter Time ได้
- Relay Output 3 ช่อง — รับโหลดสูงสุด 3A@DC30V / 2.5A@AC250V
- Push-in CAGE CLAMP — เสียบสายเดี่ยวได้เลยไม่ต้องใช้เครื่องมือ
- ขนาดกะทัดรัด — กว้างเพียง 12mm เมื่อประกอบต่อเข้ากัน ประหยัดพื้นที่ตู้คอนโทรล
- ไฟ LED แสดงสถานะ — ดูสถานะการทำงานได้ทันที
ตารางเปรียบเทียบรุ่นในซีรีส์ Tenon IO Controller
| รุ่น | AI | DI | DO/Relay | ประเภท Output |
|---|---|---|---|---|
| MTIO1-4ADL3RK | 4ch (Current) | 4ch | 3ch | Relay |
| MTIO1-4ADL4DAL | 4ch (Current) | – | 4ch | Analog Out |
| MTIO1-4FD4RK | – | 4ch (Freq) | 4ch | Relay |
| MTIO1-8ADV | 8ch (Voltage) | – | – | – |
| MTIO1-8FD | – | 8ch (Freq) | – | – |
| MTIO1-8RK | – | – | 8ch | Relay |
การใช้งานในอุตสาหกรรม
MTIO1-4ADL3RK เหมาะสำหรับงานระบบอัตโนมัติหลากหลาย เช่น:
- ระบบ Building Automation — อ่านค่า Sensor อุณหภูมิ, ความชื้น, แรงดัน พร้อมควบคุม Relay เปิด/ปิดอุปกรณ์
- ระบบควบคุมเครื่องจักร — รับสัญญาณ Analog จาก Transmitter และควบคุม Solenoid Valve ผ่าน Relay
- IoT & Smart Factory — เชื่อมต่อกับ Gateway MT200 เพื่อส่งข้อมูลขึ้น Cloud
- ระบบ HVAC — อ่านค่าจาก Pressure/Temperature Transmitter แล้วควบคุม Damper/Valve
คำถามที่พบบ่อย (FAQ)
Q: MTIO1-4ADL3RK ต่อเซ็นเซอร์แบบ 2 สายได้ไหม?
A: ได้ครับ รองรับเซ็นเซอร์ทั้ง 2-wire, 3-wire และ 4-wire โดย Analog Input รับสัญญาณ 0~20mA หรือ 4~20mA แบบ Differential Input
Q: ต่อโมดูลหลายตัวเข้าด้วยกันได้กี่ตัว?
A: โมดูลซีรีส์ Tenon ต่อเรียงผ่าน H-BUS Backplane Bus ได้หลายตัว โดยใช้ Gateway MT200 เป็นตัวหลักควบคุม ความกว้างรวมขึ้นอยู่กับพื้นที่ DIN Rail
Q: Relay Output รับโหลดอะไรได้บ้าง?
A: Relay เป็นแบบ Normally Open รับโหลดได้สูงสุด 3A ที่ DC30V หรือ 2.5A ที่ AC250V เหมาะสำหรับสั่งงาน Solenoid, Contactor, Lamp, Buzzer ฯลฯ
สนใจ MTIO1-4ADL3RK? ติดต่อ VR Automation
🌐 vrautomation.co.th | Line: @vrautomation
ที่มาข้อมูล: Hi-Flying Official – MTIO1-4ADL3RK
