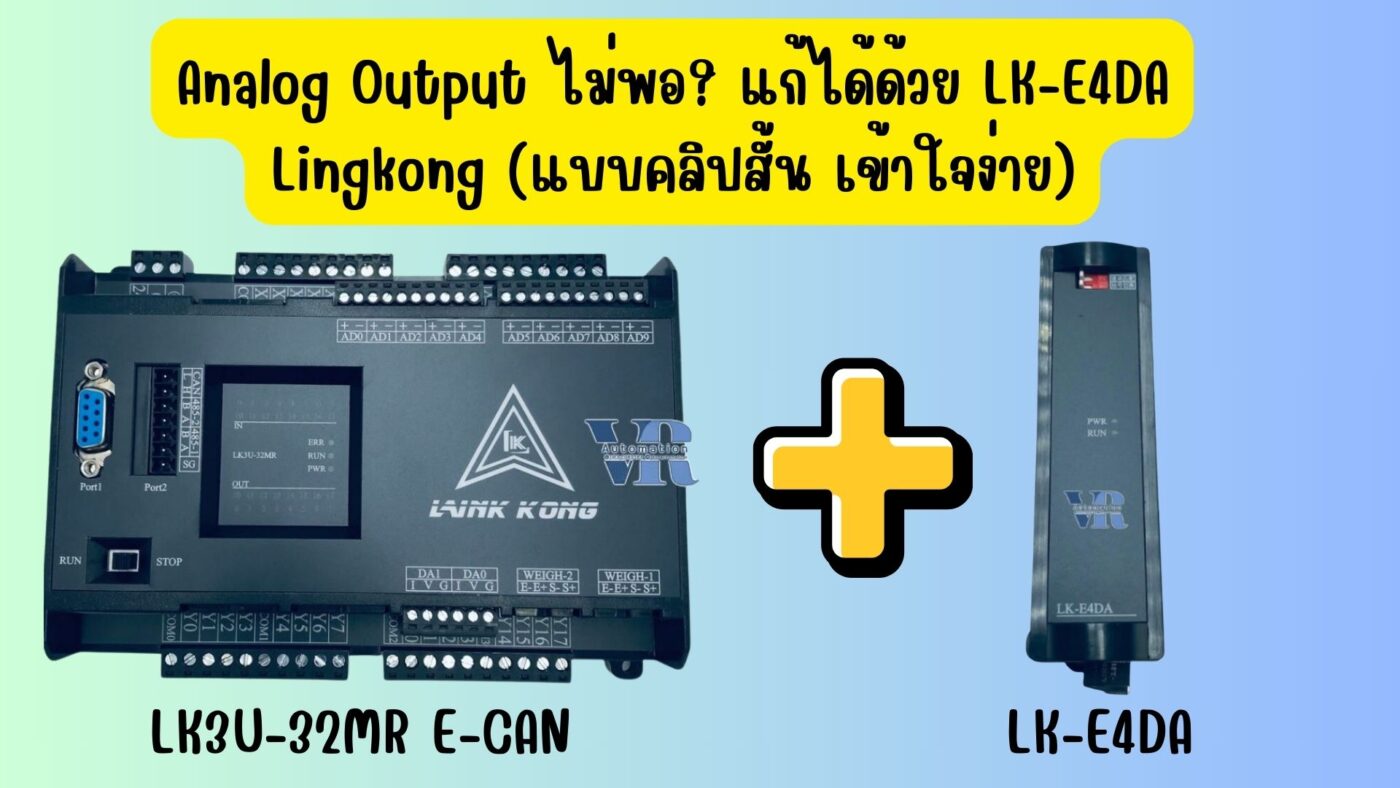

Analog Output ไม่พอ? แก้ได้ด้วย LK-E4DA Lingkong (แบบคลิปสั้น เข้าใจง่าย)

การใช้งานโมดูล LK-E4DA

วิดีโอนี้เป็นคู่มือการใช้โมดูลขยายเอาต์พุตแอนะล็อก LK-E4DA กับ PLC ของ Lingkong โดยมีจุดประสงค์เพื่อเพิ่มความสามารถในการควบคุมอุปกรณ์ภายนอกที่ใช้สัญญาณแอนะล็อก

---

รายละเอียดเนื้อหาสำคัญ

1. การเชื่อมต่อฮาร์ดแวร์

• การเชื่อมต่อกับ PLC: โมดูลจะเชื่อมต่อกับ PLC ผ่านอินเทอร์เฟซ ECAN และจะต้องตรวจสอบให้แน่ใจว่าได้ต่อสายขั้ว L และ H อย่างถูกต้อง
• การจ่ายไฟ: โมดูลต้องการแหล่งจ่ายไฟ 24V ซึ่งจำเป็นต้องเดินสายให้เรียบร้อยเพื่อการทำงานที่ถูกต้อง
• ไฟแสดงสถานะ: วิดีโออธิบายว่าไฟ “Run” ที่กะพริบเป็นสีเขียวแสดงว่าการเชื่อมต่อกับ PLC สำเร็จ ในขณะที่ไฟสีแดงแสดงถึงปัญหาในการสื่อสาร

2. การตั้งโปรแกรม PLC

• การเขียนโปรแกรม: วิดีโอสาธิตการเขียนโปรแกรมด้วยภาษา Ladder Logic อย่างง่าย โดยใช้แฟล็ก M8000 ซึ่งเป็นแฟล็กที่เปิดตลอดเวลา
• การกำหนดค่าเอาต์พุต: โปรแกรมจะย้ายค่าที่กำหนดไว้ไปยังรีจิสเตอร์เฉพาะ (1016, 1017, 1018 และ 1019) เพื่อควบคุมเอาต์พุตแอนะล็อกทั้งสี่ตัว (DA0, DA1, DA2 และ DA3)
• ช่วงค่าเอาต์พุต: ค่าที่ใช้ในการโปรแกรมมีช่วงตั้งแต่ 0 ถึง 4095 โดยค่าสูงสุดที่ 4095 จะให้เอาต์พุตที่ 10V

3. การตรวจสอบการทำงาน

• การวัดค่า: ผู้บรรยายใช้ มัลติมิเตอร์ วัดแรงดันไฟฟ้าที่เอาต์พุต DA0 และ DA3 เพื่อยืนยันว่าแรงดันที่ออกมาตรงกับค่าที่ตั้งไว้ในโปรแกรม
• ตัวอย่าง:
  • เมื่อตั้งค่าที่ประมาณ 2000 จะได้แรงดันเอาต์พุตที่ประมาณ 5V
  • เมื่อตั้งค่าที่ 4095 จะได้แรงดันเอาต์พุตที่ 10V
