สอนเชื่อมต่อ SAMKOON HMI + Mitsubishi FX1N ด้วยโปรแกรม SK-Tool | ทำตามได้ใน 5 นาที!

🔧 ภาพรวมของการเชื่อมต่อ

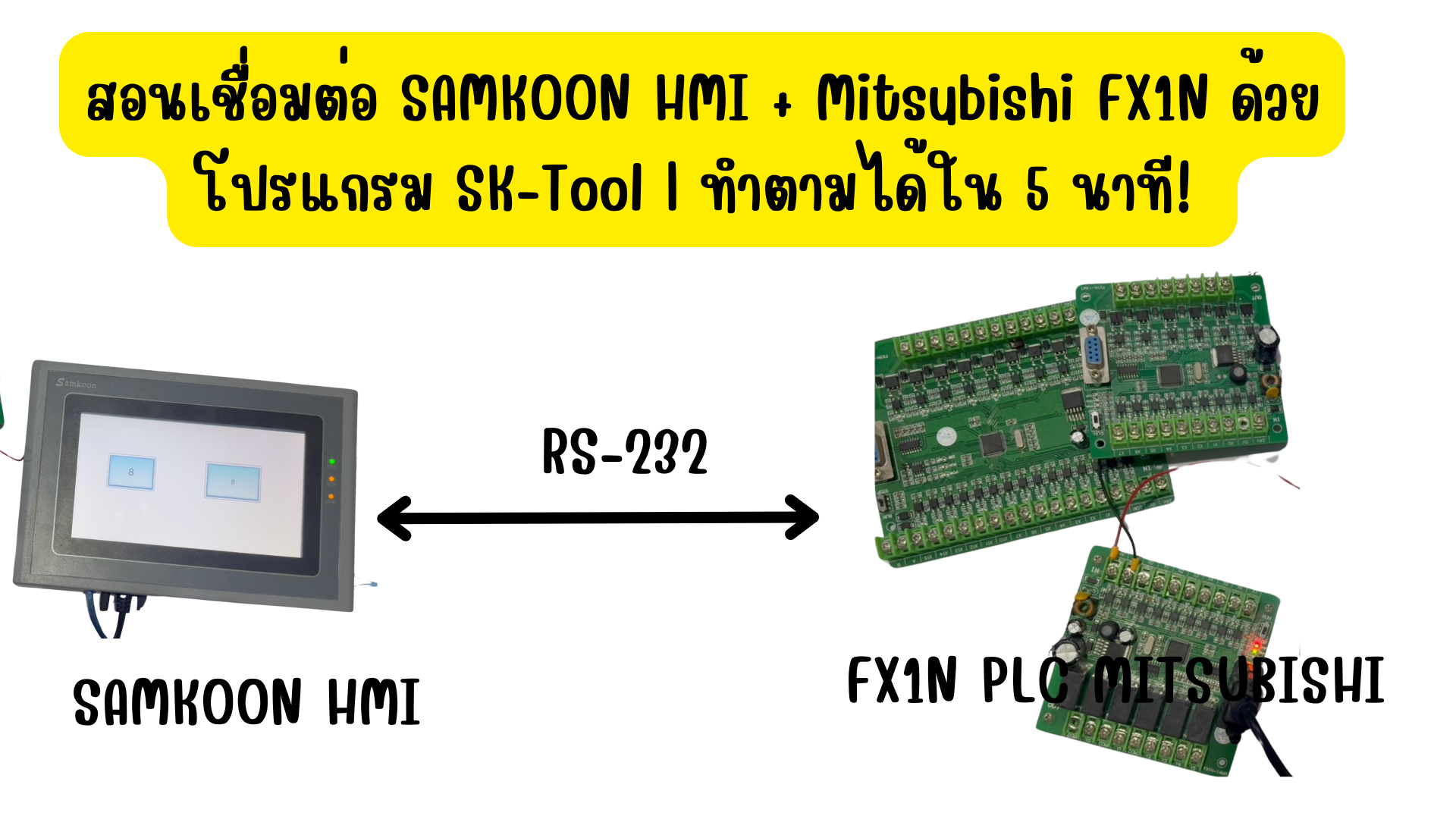

ในการควบคุมเครื่องจักรหรือระบบอัตโนมัติผ่านหน้าจอ HMI (Human Machine Interface) การเชื่อมต่อระหว่าง HMI และ PLC ถือเป็นขั้นตอนสำคัญ โดยในบทความนี้เราจะมา สาธิตวิธีเชื่อมต่อจอ SAMKOON HMI กับ PLC Mitsubishi FX1N ผ่านโปรแกรม SK-Tool อย่างง่าย ใช้เวลาเพียง 5 นาทีเท่านั้น!

---

🛠️ อุปกรณ์ที่ใช้

1. SAMKOON HMI รุ่นมาตรฐาน RS-232/RS-485
2. PLC Mitsubishi FX1N (หรือ FX1N-compatible board)
3. สาย RS-232
4. โปรแกรม SK-Tool สำหรับตั้งค่าหน้าจอ
5. สายไฟ และ Power Supply

---

📦 ขั้นตอนการเชื่อมต่อ

1. เชื่อมต่อสาย RS-232

• ต่อพอร์ตสื่อสารจาก HMI ไปยังพอร์ต PLC (ตรวจสอบพิน RX/TX ให้ถูกต้อง)
• หากใช้บอร์ดแปลงสัญญาณ ให้เลือกการเชื่อมต่อ COM หรือ RS232 ให้ตรง

2. ตั้งค่าการสื่อสารใน SK-Tool

• เปิดโปรแกรม SK-Tool แล้วเลือก HMI Model
• ตั้ง Protocol เป็น Mitsubishi FX Series
• ตั้ง Baud Rate, Parity, Data Bits, Stop Bits ให้ตรงกับ PLC
• ตั้ง Address ให้ตรงกับรีจิสเตอร์ใน PLC เช่น D0, M0, X0

3. สร้างหน้า HMI

• เพิ่มวัตถุ เช่น ปุ่ม, ตัวแสดงตัวเลข (Numeric Display), หรือสัญญาณไฟ (Indicator)
• เชื่อมโยงวัตถุกับรีจิสเตอร์ใน PLC เช่น ปุ่มกดเขียนค่า 1 ไปที่ M0

4. ดาวน์โหลดโปรแกรมไปยังจอ SAMKOON

• เชื่อมต่อผ่านสาย USB หรือ COM ตามรุ่น
• กด “Download” แล้วรอให้หน้าจอรีสตาร์ท

💬 สรุป

การเชื่อมต่อ SAMKOON HMI กับ Mitsubishi FX1N ไม่ใช่เรื่องยาก หากเข้าใจโครงสร้างของรีจิสเตอร์และการตั้งค่าความเร็วสื่อสารใน SK-Tool สามารถนำไปต่อยอดกับการควบคุมเครื่องจักรในอุตสาหกรรมได้ทันที!
