โมดูลขยาย I/O แบบอนุกรม BSM Series รองรับ Modbus RTU/TCP | เชื่อมต่อ PLC, HMI, PC ได้หลากหลาย
พ.ค.

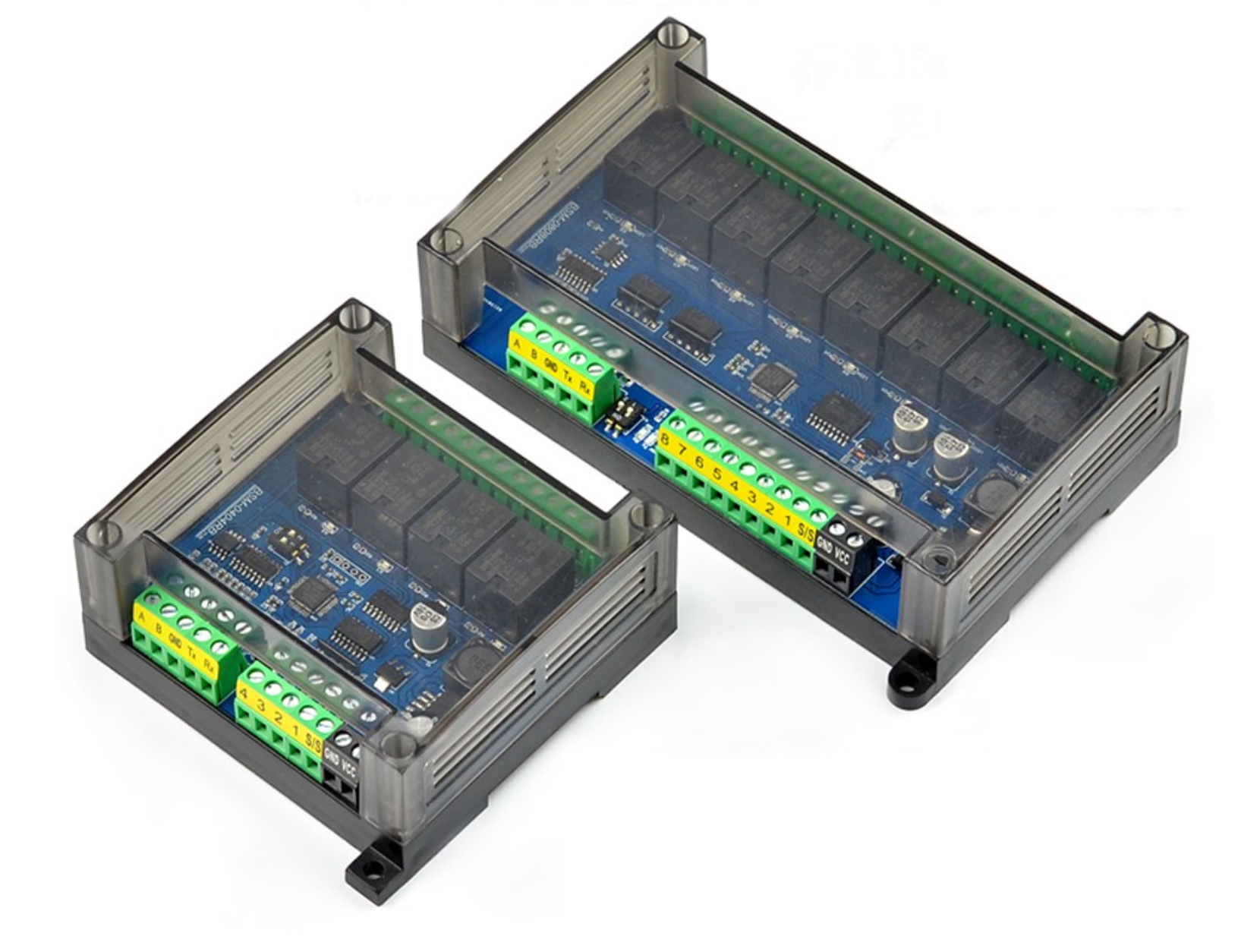

BSM I/O Modbus Series
แปลงสัญญาณดิจิทัลและแอนะล็อก ด้วยมาตรฐาน Modbus RTU และ Modbus TCP/UDP
BSM Series คือกลุ่มผลิตภัณฑ์โมดูล I/O ที่รองรับการสื่อสารผ่านพอร์ต RS232/RS485 และ Ethernet (บางรุ่น) เหมาะสำหรับใช้งานในระบบอุตสาหกรรมที่ต้องการความยืดหยุ่นและรองรับโปรโตคอลมาตรฐานอย่าง Modbus RTU / TCP สามารถใช้งานร่วมกับ:
Raspberry Pi / IoT Gateway
หน้าจอสัมผัส HMI
คอมพิวเตอร์ PC และระบบ SCADA
PLC / Microcontroller (เช่น Arduino, STM32)
| รุ่นสินค้า | Digital Input (DI) | Digital Output (DO) | Analog Input (AI) | Analog Output (AO) | การเชื่อมต่อ | หมายเหตุ |
|---|---|---|---|---|---|---|
| BSM-1600RB | 16 | – | – | – | RS232 + RS485 | – |
| BSM-0404RB | 4 | 4 (Relay) | – | – | RS232 + RS485 | – |
| BSM-0404RB-2AD-2DA | 4 | 4 (Relay/NPN) | 2 (0–10V/4–20mA) | 2 (0–10V/0–20mA) | RS232 + RS485 | – |
| BSM-0410RB | 4 | 10 | – | – | RS232 + RS485 | – |
| BSM-0808RB | 8 | 8 (Relay) | – | – | RS232 + RS485 | – |
| BSM-0816RB | 8 | 16 (Relay/NPN) | – | – | RS232 + RS485 | – |
| BSM-1616RB | 16 | 16 (Relay/NPN) | – | – | RS232 + RS485 | – |
| BSM-1104RB-8AD-2DA | 11 | 4 | 8 (0–10V/4–20mA) | 2 (0–10V) | RS232 + RS485 | – |
| BSM-0404E | 4 | 4 | – | – | Ethernet + RS232 + RS485 | – |
| BSM-1216E | 12 | 16 | – | – | Ethernet + RS485 | – |
| BSM-0404E-8AD-2DA | 4 | 4 | 8 (0–10V/4–20mA) | 2 (0–10V) | Ethernet + RS485 | – |
| BSM-2222E | 22 | 22 | – | – | Ethernet + RS232 | – |
| BSM-0604RB-4AD-2DA | 6 | 4 | 4 | 2 | RS232 + RS485 | – |
| BSM-0016RB | – | 16 | – | – | RS232 + RS485 | DO only |
| BSM-1032RB | 10 | 32 | – | – | RS232 + RS485 | High DO |
| BSM-2324RB | 23 | 24 | – | – | RS232 + RS485 | High IO |
คุณสมบัติเด่น
- ✅ รองรับมาตรฐาน Modbus RTU / TCP / UDP
- ✅ เลือกใช้ได้ทั้ง พอร์ต RS232 / RS485 / Ethernet (บางรุ่น)
- ✅ มีให้เลือกทั้ง Digital Input / Output และ Analog Input / Output
- ✅ แรงดันไฟกว้าง: DC9~36V
- ✅ ความละเอียดของสัญญาณแอนะล็อก: 12 บิต
- ✅ ติดตั้งง่ายด้วยรางมาตรฐาน DIN35
การใช้งานร่วมกับซอฟต์แวร์
- ใช้งานคู่กับโปรแกรม Modbus_BSI สำหรับตั้งค่าพารามิเตอร์ เช่น:
- ปรับ Baud rate, IP address, Station ID
- ตรวจสอบสถานะ I/O
- อ่าน/เขียนค่าผ่าน Modbus แบบง่าย ๆ
วิธีติดตั้งและเดินสาย
- รองรับทั้งสัญญาณ NPN / PNP
- รองรับ โหลด AC และ DC สำหรับ Output
- มีตัวเลือกทั้งแบบ รีเลย์ (Dry Contact) และ Transistor (NPN)
การประยุกต์ใช้งาน
- ระบบควบคุมเครื่องจักร
- ระบบตรวจจับสถานะสวิตช์/เซนเซอร์
- ระบบวัดแรงดัน/กระแสในงาน Process Control
- ระบบ SCADA / IoT
โหลดคู่มือได้จากลิ้งค์นี้
🔧 วิธีการเปลี่ยน IP Address ของ BSM Ethernet Module
✅ อุปกรณ์ที่รองรับ:
- เฉพาะรุ่นที่มีคำว่า E เช่น BSM-0404E, BSM-1216E, BSM-2222E, BSM-0404E-8AD-2DA (มีพอร์ต Ethernet)
🛠️ ขั้นตอน:
- เชื่อมต่อโมดูลกับคอมพิวเตอร์ ผ่าน LAN
- เปิดโปรแกรม Modbus_BSI. โหลดได้จากลิ้งค์นี้ https://vrautomation.notion.site/Modbus-BSM-5fdb31dfe759407ba153c71944bfb5f6
- เลือกพอร์ตและตั้งค่าการเชื่อมต่อ (baudrate 9600, data bit 8, no parity, stop bit 1, station ID 1)
- เมื่อสถานะเป็น “เชื่อมต่อแล้ว” → ไปที่เมนู 工具 (Tools) → 模块通讯参数 (Communication Parameters)
- ในหน้าต่างที่เปิดขึ้น สามารถกำหนด:
- IP Address
- Subnet Mask
- Gateway
- TCP Port / UDP Port
- กด “保存退出 (Save and Exit)” เพื่อบันทึก
- ปิดโปรแกรม → ปิดและเปิดไฟใหม่ เพื่อให้ค่ามีผล
หากเคยเปลี่ยน IP แล้วจำไม่ได้ ให้ใช้ DIP Switch บนบอร์ด ปรับกลับเป็นโหมด Default (OFF ทั้งหมด) เพื่อคืนค่าเริ่มต้น
