จำหน่าย BMZ-R1-E Biao Kong Optocoupler Isolation Relay Module Board บอร์ดรีเลย์แยกวงจร 2-24 ช่อง PLC Signal Amplifier
มี.ค.
จำหน่าย BMZ-R1-E Biao Kong Electric — บอร์ดรีเลย์แยกวงจรด้วย Optocoupler สำหรับ PLC และระบบ Automation

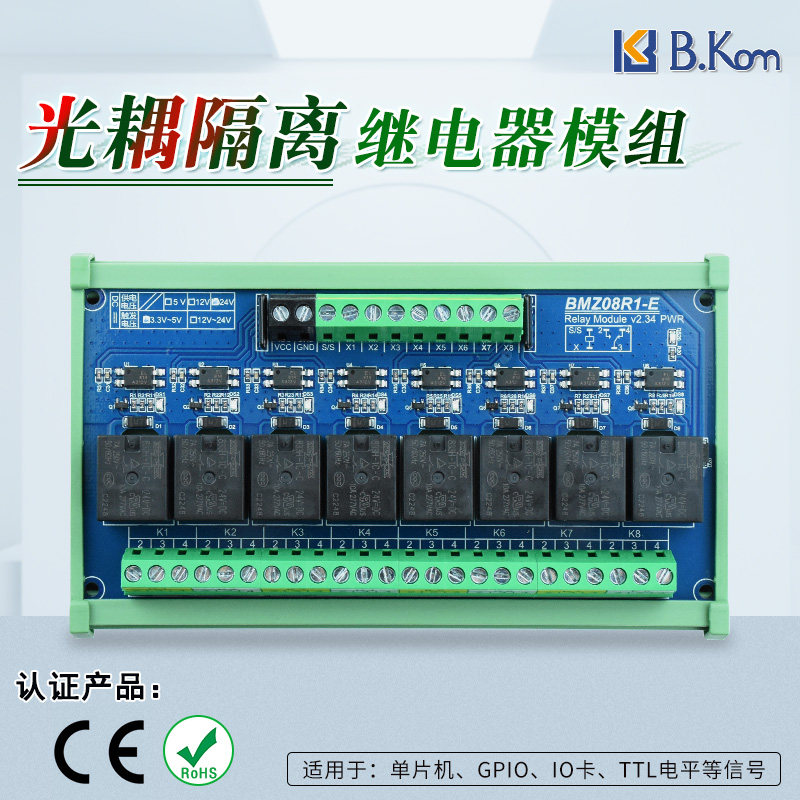

ภาพสินค้า BMZ-R1-E Optocoupler Isolation Relay Module

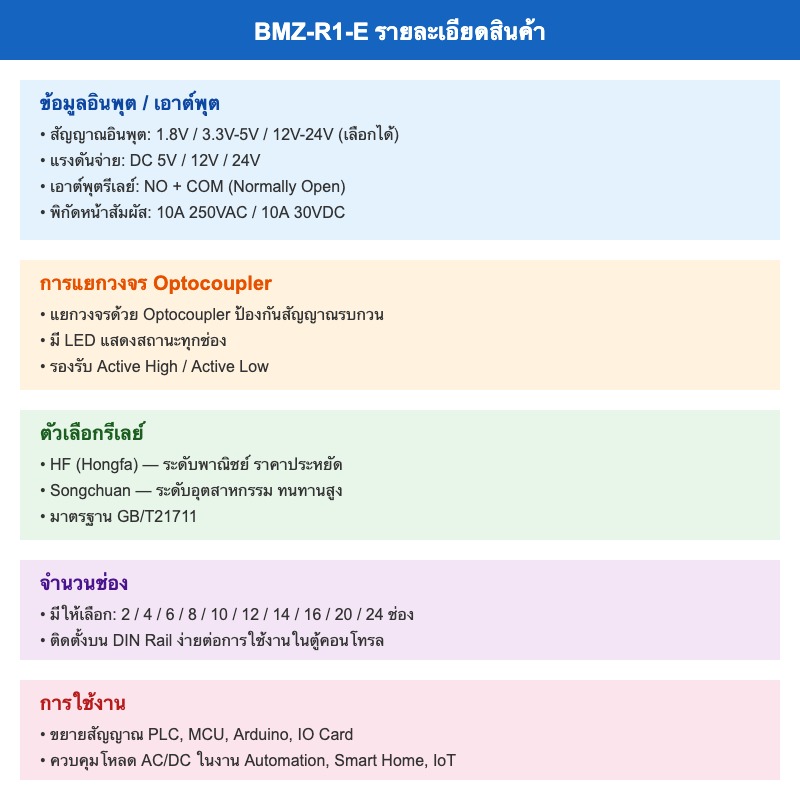

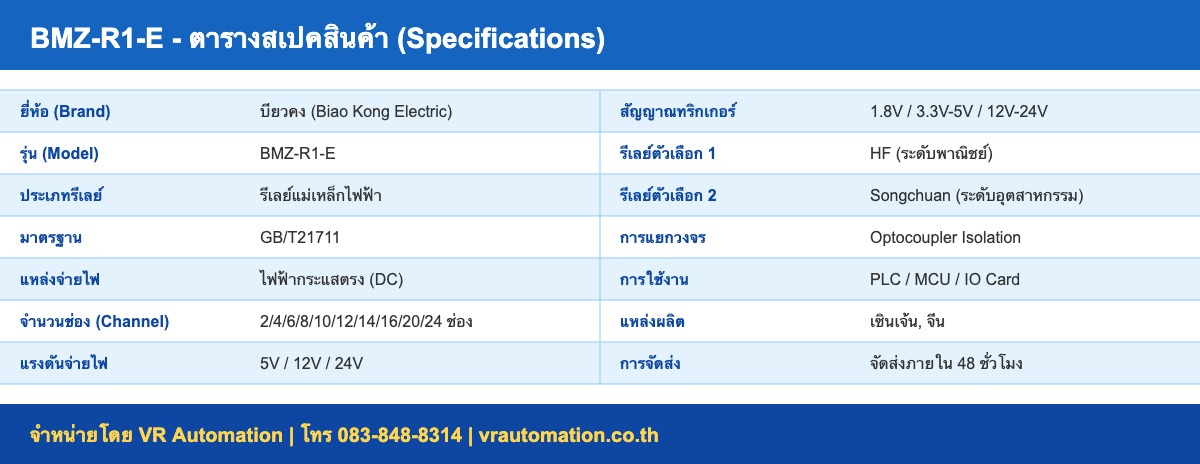

ตารางสเปค BMZ-R1-E (ภาษาไทย)
| รายการ | รายละเอียด |
|---|---|
| ยี่ห้อ | Biao Kong Electric (标控电气) |
| รุ่น | BMZ-R1-E |
| ประเภท | รีเลย์แม่เหล็กไฟฟ้าแบบแยกวงจร Optocoupler |
| มาตรฐาน | GB/T21711 |
| แหล่งจ่ายไฟ | ไฟฟ้ากระแสตรง (DC) 5V / 12V / 24V |
| สัญญาณทริกเกอร์ | 1.8V / 3.3V-5V / 12V-24V |
| จำนวนช่อง | 2 / 4 / 6 / 8 / 10 / 12 / 14 / 16 / 20 / 24 ช่อง |
| รีเลย์ระดับพาณิชย์ | HF (宏发) — เหมาะงานทั่วไป |
| รีเลย์ระดับอุตสาหกรรม | Songchuan (松川) — ทนทานสำหรับงานหนัก |
| หน้าสัมผัสเอาต์พุต | NO / NC / COM — รองรับ 250VAC / 30VDC 10A |
| การแยกวงจร | Optocoupler Isolation ป้องกันสัญญาณรบกวน |
| การใช้งาน | PLC / MCU / Arduino / IO Card / ระบบ Automation |

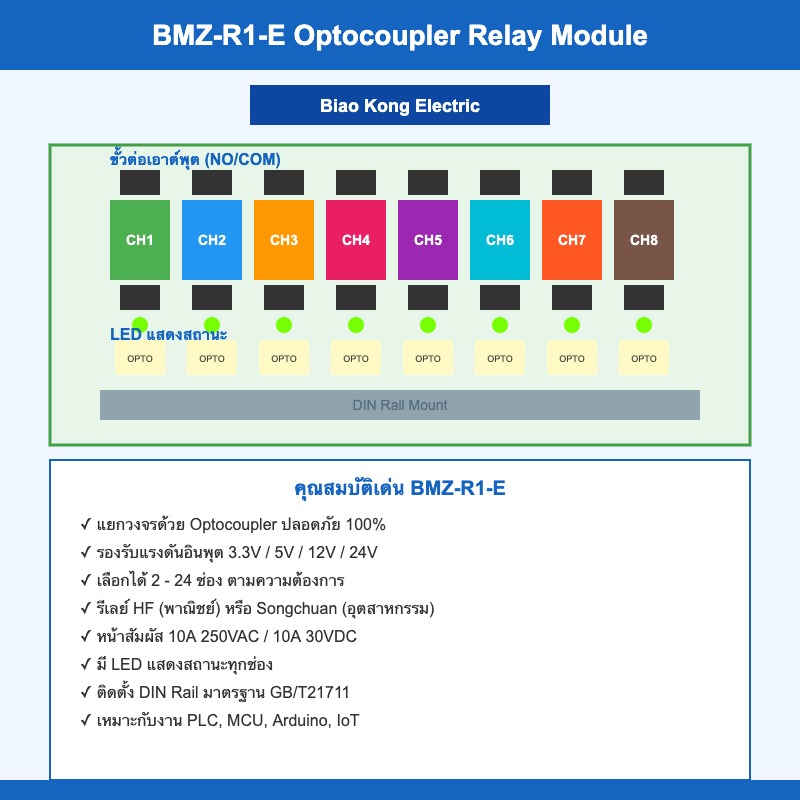

แผนผังการเชื่อมต่อ BMZ-R1-E (ภาษาไทย)
จุดเด่นของ BMZ-R1-E Optocoupler Isolation Relay Module
- แยกวงจรด้วย Optocoupler — ป้องกันสัญญาณรบกวนระหว่างวงจรควบคุมและวงจรกำลัง ปกป้อง PLC และ MCU จากแรงดันย้อนกลับ
- รองรับแรงดันอินพุตหลายระดับ — เลือกได้ทั้ง 3.3V, 5V, 12V และ 24V ใช้งานได้กับ Arduino, STM32, PLC ทุกยี่ห้อ
- เลือกจำนวนช่องได้ 2-24 ช่อง — ยืดหยุ่นตามความต้องการ ตั้งแต่งานเล็กจนถึงงานโรงงานขนาดใหญ่
- รีเลย์คุณภาพสูง — เลือกได้ 2 แบบ: HF สำหรับงานทั่วไป หรือ Songchuan สำหรับงานอุตสาหกรรมที่ต้องการความทนทาน
- LED แสดงสถานะทุกช่อง — ตรวจสอบการทำงานได้ง่ายด้วยสายตา
- ขั้วต่อ Terminal Block แบบสกรู — ติดตั้งสายไฟได้ง่าย มั่นคง ไม่หลุด
- ติดตั้งบน DIN Rail หรือสกรู — เหมาะทั้งตู้คอนโทรลและงานทดลอง
ตารางเปรียบเทียบจำนวนช่อง BMZ-R1-E
| จำนวนช่อง | เหมาะกับงาน | แรงดันที่รองรับ | รีเลย์ที่เลือกได้ |
|---|---|---|---|
| 2 ช่อง | งานทดลอง, โปรเจกต์เล็ก | 5V/12V/24V | HF / Songchuan |
| 4-8 ช่อง | ระบบ Home Automation, ควบคุมไฟ | 5V/12V/24V | HF / Songchuan |
| 10-16 ช่อง | ตู้คอนโทรล, ระบบ PLC ขนาดกลาง | 5V/12V/24V | HF / Songchuan |
| 20-24 ช่อง | โรงงานอุตสาหกรรม, ระบบขนาดใหญ่ | 5V/12V/24V | HF / Songchuan |
การใช้งานในอุตสาหกรรม
BMZ-R1-E Optocoupler Isolation Relay Module เหมาะสำหรับใช้งานในหลากหลายอุตสาหกรรม ได้แก่:
- ระบบ PLC Automation — ขยายสัญญาณเอาต์พุตจาก PLC (FATEK, Mitsubishi, Siemens, Delta) ไปควบคุมอุปกรณ์กำลังสูง
- ระบบ IoT และ Smart Factory — เชื่อมต่อกับ Arduino, ESP32, Raspberry Pi เพื่อควบคุมอุปกรณ์ผ่านอินเทอร์เน็ต
- ตู้คอนโทรลไฟฟ้า — ควบคุมมอเตอร์, โซลินอยด์วาล์ว, ฮีตเตอร์, ไฟแสงสว่าง
- ระบบ Conveyor และ Material Handling — ควบคุมมอเตอร์สายพานลำเลียงแบบแยกวงจร
- ระบบ Building Automation — ควบคุมไฟ, แอร์, พัดลม, ปั๊มน้ำ ในอาคารอัจฉริยะ
คำถามที่พบบ่อย (FAQ)
BMZ-R1-E ใช้กับ PLC FATEK ได้หรือไม่?
ได้ครับ BMZ-R1-E รองรับสัญญาณทริกเกอร์ตั้งแต่ 3.3V ถึง 24V จึงใช้กับ PLC FATEK (เอาต์พุตแบบ Transistor หรือ Relay) ได้โดยตรง เลือกรุ่นแรงดันจ่ายไฟให้ตรงกับระบบ เช่น 24V สำหรับ PLC ส่วนใหญ่
ควรเลือกรีเลย์ HF หรือ Songchuan?
หากใช้งานทั่วไป เช่น งานทดลอง โปรเจกต์ส่วนตัว แนะนำ HF (ระดับพาณิชย์) ราคาประหยัดกว่า แต่หากใช้ในโรงงานอุตสาหกรรมที่ต้องการความทนทาน รับโหลดหนัก แนะนำ Songchuan (ระดับอุตสาหกรรม) ที่มีอายุการใช้งานยาวนานกว่า
BMZ-R1-E รองรับโหลดสูงสุดเท่าไร?
หน้าสัมผัสรีเลย์รองรับโหลดสูงสุด 250VAC / 30VDC ที่กระแส 10A ต่อช่อง เพียงพอสำหรับควบคุมมอเตอร์ขนาดเล็ก-กลาง โซลินอยด์วาล์ว ฮีตเตอร์ และอุปกรณ์ไฟฟ้าทั่วไป
